罗德与施瓦茨RTO64示波器电流探针使用教程

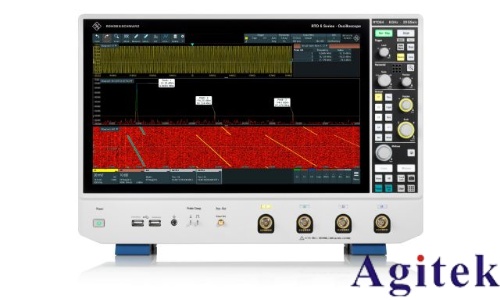

罗德与施瓦茨R&S®RTO64示波器凭借其高精度和丰富的分析功能，是进行电流测量的理想工具。配合合适的电流探针，可以安全、准确地捕捉从直流到高频的各类电流信号。本教程将指导您完成从硬件连接到软件设置的全流程。

一、 探针的选择与连接

RTO64支持多种电流探针，常见的包括基于霍尔效应的夹式探头（无需断开电路）和用于高频测量的穿心式探头。

安全连接是第一步，务必遵守以下规范：

断电操作：在连接或断开探针前，务必关闭测试电路电源。

测量位置：禁止将钳口夹在裸露的导体上。应选择绝缘层完好且耐压等级足够的导线段进行测量，以防短路。

电路侧选择：为安全起见，探针应连接在断路器（breaker）的次级侧。

物理连接：将探针的BNC输出端连接到RTO64前面板的通道输入接口（Channel 1~4）。

二、 示波器软件设置与校准

正确连接后，需在RTO64上进行配置以获得准确读数。

探头参数配置

在屏幕上触摸或点击已连接通道的标签区域，打开垂直（Vertical）设置菜单。

在探头（Probe）设置栏中，选择或手动输入您所使用的电流探头型号。关键参数是探头增益（Probe Gain）或衰减比（Attenuation），其单位通常为 V/A 或 mV/A。例如，某探头的灵敏度为1 V/A，意味着1A电流对应1V电压输出。务必正确设置此值，否则示波器读数将直接产生比例误差。

探头零点校准（Degauss/Zero Adjust）

在进行精确的直流或低频电流测量前，必须进行消磁（Degauss）和零点校准。

操作前，确保探头钳口未夹持任何导线。

在RTO64的探头设置菜单中，找到并执行“Degauss”或“Zero Adjust”功能。该功能可消除探头磁芯的剩磁及环境温度漂移带来的影响，确保基线位于零位。

通道与触发设置

耦合方式：根据待测电流成分选择。测量包含直流分量的电流（如电源纹波）选 DC耦合；仅观察交流成分可选 AC耦合。

垂直刻度：调节Volts/div，使波形完整显示在屏幕内。

触发设置：通常选择边沿触发（Edge Trigger），并根据电流变化趋势设定合适的触发电平。

三、 测量注意事项

频率降额：测量高频电流时，需参考探头数据手册的频率降额曲线（Derating Characteristics）。超过额定频率或电流可能导致探头发热甚至损坏。

自校准：建议在初次使用或环境温度变化超过5°C时，运行RTO64的自校准（Self-Alignment）功能，以确保仪器自身精度。

通过以上步骤，您即可利用RTO64稳定、安全地开展电流测量工作。详细参数请参阅探头与示波器的官方数据手册。
