普源示波器MHO2034探头匹配与使用指南

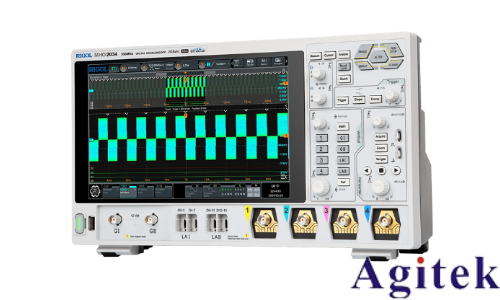

普源MHO2034作为一款350MHz带宽、12位高分辨率示波器，其测量精度高度依赖探头与通道的正确匹配。本文从选型、配置到校准，系统梳理该机型的探头使用要点。

一、 标配探头与核心选型原则

MHO2034标配4根PVP2350无源电压探头，带宽350MHz，可覆盖该机型绝大部分通用测试需求。探头选型的核心法则是探头带宽必须等于或大于示波器带宽。若用低带宽探头（如50MHz）测量高频信号（如100MHz），高频分量被衰减，测得的上升时间会偏大，波形失真。针对MHO2034的350MHz带宽，应优先选用PVP2350或同级别高带宽无源探头。

二、 衰减比与输入阻抗设置

PVP2350探头通常支持1X和10X衰减比。测量大电压信号（如市电或高压电路）时必须使用10X档，防止示波器输入过载。更关键的是，探头衰减比必须与示波器通道设置严格一致。MHO2034支持从0.001X到50000X的丰富探头倍率选项，连接后需在通道菜单中手动或自动匹配该数值，否则幅度读数将成倍错误。同时，MHO2034支持1MΩ和50Ω输入阻抗切换，使用无源探头时应选1MΩ；使用高频有源探头或同轴电缆测量高频信号时，则应切换至50Ω以匹配传输线阻抗。

三、 首次使用必做：探头补偿校准

更换探头或首次使用，必须进行低频补偿校准，否则方波会过冲或圆角，导致测量失真。步骤如下：将探头连接至示波器前面板的 Compensate Output（校准信号输出）端子，通常输出1kHz方波；执行示波器的自动校准或手动调节探头补偿孔；调节补偿螺丝，直到屏幕上显示的方波边沿陡直、顶部平坦，此时探头电容与通道输入电容匹配完成。

四、 特殊场景：数字逻辑探头与低噪声测量

MHO2034具备16个数字通道，需选配PLA3204逻辑分析探头。连接时注意排线方向，并在示波器菜单中设置对应逻辑门的阈值电平（如TTL=1.4V，CMOS3.3=1.65V）。在电源纹波或弱信号噪声测试中，建议使用专用的低噪声探头（非标配无源探头），这类探头自身底噪极低，能充分利用MHO2034的200μV/div高灵敏度，避免探头引入额外噪声干扰测量。

五、 操作禁忌与维护

严禁超量程输入：PVP2350探头在1X档时耐压有限，10X档也需遵守探头和示波器的最大输入电压限制（MHO2034 1MΩ输入为300Vrms）。

接地可靠：务必使用探头自带的接地鳄鱼夹或接地弹簧连接被测电路地，避免形成“地环路”引入噪声。

定期检查：定期进行探头补偿测试，确保测量状态最优。
