是德示波器DSOX1202A 在PCB设计信号完整性验证中的应用

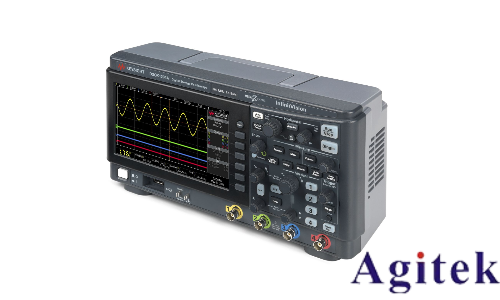

在高速PCB设计中，信号完整性直接决定了产品的稳定性与可靠性，随着DDR、USB、SATA等高速接口的普及，工程师对信号质量的验证需求也愈发迫切。是德科技DSOX1202A作为一款兼具性价比与专业性能的台式数字示波器，凭借适配性极强的硬件配置与丰富的分析功能，成为中小团队PCB信号完整性验证的优选工具。

这款示波器的核心硬件参数完全贴合常规高速PCB的测试需求：标配70MHz带宽可通过软件升级至200MHz，2GSa/s的实时采样率搭配2M点/通道的存储深度，能够完整捕获高速信号的边沿细节与长时间传输过程，20万波形/秒的更新率则可以快速捕捉到偶发的毛刺与瞬态异常，避免遗漏PCB上的隐性信号问题。

在基础波形验证环节，工程师可依托其充足的系统带宽，精准测量PCB走线的信号幅度、上升/下降时间与过冲振铃。测试时将探头就近放置在接收器件管脚附近的走线或过孔上，搭配短接地探头，就能有效减少测试引入的反射，准确判断信号电平是否满足器件接口规范，快速定位因端接电阻配置不当、走线阻抗不连续引发的波形失真问题。

针对USB、Ethernet这类带标准规范的接口，DSOX1202A内置的眼图分析功能可直接完成合规性验证。通过内置时钟提取功能，采集2000-3000个连续波形后生成眼图，配合模板测试功能，就能直观判断信号是否存在码间干扰，快速筛查出因PCB走线等长不足、差分对耦合度不够导致的眼图收缩问题。其长存储特性还支持回溯查看违规采样点对应的原始码流，帮助工程师精准定位故障发生的具体数据序列。

抖动测试方面，借助配套的EZJIT类分析工具，可将总抖动分离为随机抖动与固有抖动分量，量化时钟与高速信号的边沿偏移程度，识别出PCB上电源噪声、串扰引发的定时误差。同时设备自带的FFT频域分析功能，能将时域波形转换为频谱视图，辅助工程师快速定位PCB上EMI超标的频点，为后续的屏蔽与滤波优化提供依据。

紧凑的机身设计、5年的长校准周期，以及对I²C、SPI、CAN等串行总线的原生解码支持，让DSOX1202A既能满足PCB设计阶段的多维度信号验证需求，又能有效降低研发团队的设备投入与长期维护成本，是中小规模硬件团队开展信号完整性调试的实用利器。
