是德示波器DSOX2012A电流测量方法详解

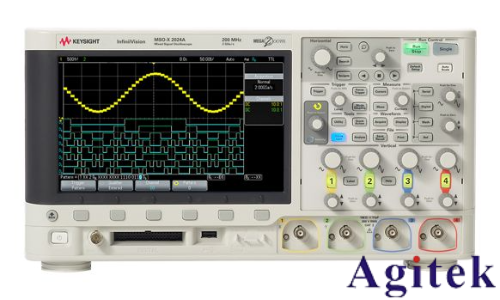

是德科技DSOX2012A是一款100MHz带宽、2通道的数字存储示波器，在电子研发、调试与维修领域应用广泛。由于示波器本身只能直接测量电压信号，要测量电流，必须借助外部传感器将电流信号转换为电压信号。本文系统介绍DSOX2012A测量电流的两种主流方法及其操作要点。

一、测量原理

DSOX2012A基于数字存储示波技术，通过高分辨率ADC捕获波形并进行精确测量。电流测量采用间接法：利用电流探头或采样电阻将电流转换为电压信号，再由示波器采集、显示并分析该电压信号，最终通过换算得到电流值。核心公式为：I = U / R（采样电阻法）或依据探头传输比换算（电流探头法）。

二、方法一：使用电流探头（推荐）

有源电流探头是测量电流最专业、便捷的方式。它利用霍尔效应或磁隔离技术，将被测导线中的电流以一定比例转换为电压信号输出。DSOX2012A支持多种电流探头，如是德N2783B、N2893A，或兼容的第三方探头（如知用CP8030B/H）。

操作步骤：

连接探头：将电流探头夹住待测导线（注意方向），输出端连接至示波器的CH1或CH2通道。

设置输入阻抗与耦合：进入通道菜单，将输入阻抗设为 1MΩ，耦合方式设为 DC。DSOX2012A无50Ω可选，默认即为1MΩ。

配置衰减比：根据探头的传输比设置示波器的衰减比，这是实现屏幕直接读数的关键。例如，知用CP8030B/H探头在30A量程下传输比为0.1V/A，对应示波器应设置为10:1（或÷10）；在5A量程下传输比为1V/A，对应设置为1:1。正确设置后，屏幕上显示的电压值可直接对应实际电流值。

校准与测量：启用探头的“Zero Cal”消磁调零功能，确保零漂最小化。然后运行信号，调整垂直刻度和时基使波形稳定显示，即可读取电流波形及其参数。

三、方法二：使用采样电阻

当无专用电流探头时，可采用低成本替代方案：在待测支路中串联一个高精度、低温漂的无感采样电阻（如0.1Ω、1%精度），用示波器探头测量电阻两端的压降，再通过欧姆定律换算电流。此方法适用于低频或直流场景，且电阻阻值应远小于负载阻抗，避免影响电路工作。

四、应用实例与精度优化

在实际测试中，DSOX2012A可用于测量电源纹波电流、浪涌电流等参数。例如，配合N2783B探头可有效捕获日光灯启动时的浪涌电流峰值。

为提升测量精度，建议：

定期自校准：运行示波器的“Self-Cal”程序，补偿垂直增益偏差。

抑制噪声：开启20MHz带宽限制，或使用“平均采样”模式，滤除高频杂讯。

注意共地：确保示波器与待测系统共地，避免悬浮测量带来的安全风险。

总之，DSOX2012A搭配适当的电流探头是测量电流的最优方案，正确设置探头衰减比是实现准确测量的核心环节。掌握上述方法，即可高效完成各类电流测试任务。
