是德示波器DSOX2012A电压测量方法详解

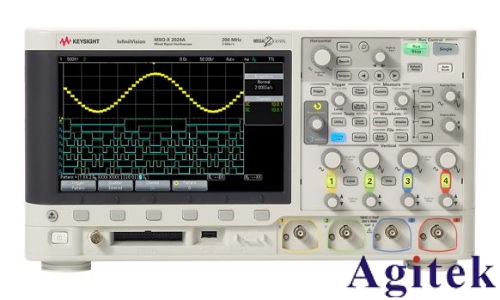

是德科技（Keysight）DSOX2012A作为InfiniiVision 2000 X系列的经典数字存储示波器，凭借100MHz带宽、2GSa/s采样率及MegaZoom IV智能存储技术，在电子测量领域应用广泛。准确测量电压是其核心功能，本文将系统介绍两种主要方法：自动测量与光标手动测量。

一、 测量前的准备与校准

在进行任何电压测量前，必须确保硬件连接与探头设置正确。DSOX2012A标配N2862B 10:1无源探头。首先，将探头连接至通道1或2，并将探头的接地夹可靠连接至被测电路的参考地。由于探头具有10:1衰减，需在示波器通道菜单中将“探头”衰减比设置为“10:1”，以保证屏幕显示的电压读数与实际一致。

探头补偿校准是保障精度的关键步骤。将探头连接至示波器前面板的“Demo 2”（探头补偿）端子，按下 [AutoScale]（自动定标）键，使用专用调节工具调整探头上的微调电容，直到屏幕上显示的方波边沿平整，避免过补偿或欠补偿。

二、 自动测量法

DSOX2012A内置了丰富的自动电压测量项，操作直观且无需手动计算。按下前面板的 [Meas]（测量）键进入测量菜单。

选择信号源：在菜单中按下“源”（Source）软键，通过旋钮选择需要进行测量的通道（如通道1）。

添加电压参数：按下“类型”（Type）软键，旋转旋钮在列表中选择所需的电压参数并添加。常用的电压测量类型包括：

峰峰值（Vpp）：波形最高点与最低点之间的电压差值，反映信号的总波动范围。

幅值（Vamp）：波形顶端（高值）与底端（低值）之间的差值，用于去除过冲噪声的幅度测量。

最大值（Vmax）/ 最小值（Vmin）：波形采样中的最大和最小电压绝对值。

平均值（Vavg）：信号周期的平均电压电平。

均方根值（Vrms）：有效值电压，对于正弦波或噪声测量尤为重要。

读取结果：添加后，测量结果会实时更新并显示在屏幕右侧的测量信息区域。该系列示波器支持同时显示多项测量，便于快速评估信号特性。

三、 光标手动测量法

当需要测量波形特定点（如非周期信号或局部细节）的电压差时，手动光标测量更具灵活性。按下 [Cursors]（光标）键激活光标功能。

设置模式与源：在光标菜单中，将“模式”设为“手动”（Manual），并将“源”设为对应的通道。

调整Y轴光标：示波器提供Y1和Y2两个水平光标（水平虚线），用于测量垂直电压。通过旋转“光标”旋钮移动Y1和Y2至波形的待测位置。

读取ΔY值：屏幕右侧信息区会实时显示Y1和Y2的绝对电压值以及两者的差值（ΔY），该差值即为两点间的电压差。此方法适用于测量直流偏移量或特定时间点上的电压变化。

DSOX2012A提供了从自动到手动的完整电压测量方案。日常调试中，自动测量的“峰峰值”和“均方根值”能快速判断信号电平；而分析波形细节或异常脉冲时，光标测量的ΔY功能不可或缺。无论采用哪种方法，确保探头衰减比设置正确与定期补偿校准，是获得精确读数的基础。
