罗德与施瓦茨 RTM3002 示波器 IP 地址配置实操技术指南

一、配置前置准备

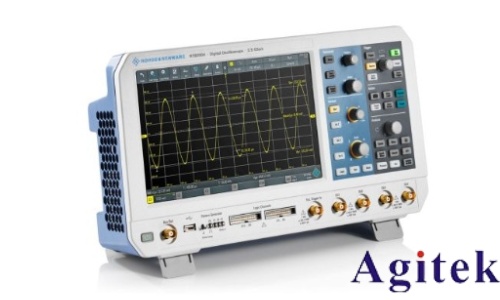

罗德与施瓦茨 RTM3002 双通道数字示波器搭载标准 RJ45 以太网接口，支持 DHCP 动态获取与 Manual 静态 IP 两种网络模式，是实现网页远程控制、SCPI 程控、数据批量导出的基础配置项。配置前需完成硬件连接：使用超五类网线将示波器后侧 LAN 口接入局域网交换机，或直连测试电脑网口；确认示波器正常上电启动，配套控制电脑与示波器规划在同一网段，提前向网络管理员申请未占用静态 IP，避免地址冲突引发通信故障。 直连场景下无需路由器，电脑本地 IPv4 网段需与示波器预设网段保持一致；局域网场景优先记录网关、子网掩码、DNS 参数，保障跨网段远程访问功能可用。示波器出厂默认开启 DHCP 模式，无 DHCP 服务器环境会自动分配 169.254.x.x 链路本地地址，稳定性差，自动化测试产线、长期远程监控场景必须配置静态 IP。

二、示波器端菜单路径与分步配置

RTM3002 全系列网络设置统一集成于系统 I/O 菜单，支持触摸屏点击与面板旋钮双操作，完整路径为：按下前面板Setup（设置）按键→选择System I/O（系统输入输出）→切换至LAN（以太网）配置页面ManualsLib。

网络分配模式切换 进入 LAN 界面后，页面顶部显示 IP Assignment 选项，包含 DHCP 与 Manual 两种模式。动态调试临时使用选择 DHCP，点击应用即可自动获取 IP；产线固定设备选择 Manual（手动静态模式），切换后 IP、子网掩码、网关输入框自动解锁编辑。

静态网络参数录入 通过屏幕数字虚拟键盘或面板多功能旋钮分段填写四项核心参数：IP 地址遵循 A、B、C 类私有网段规范，常用 192.168.1.100 格式，四段数值区间 0–255 且局域网唯一；子网掩码常规局域网统一填写 255.255.255.0；默认网关填写局域网路由器地址，仅内网本地通信可留空；DNS 服务器按需填写企业内网解析地址，无网页远程需求可省略。输入时点击分段框切换数字段，旋钮旋转修改数值，点击确认完成单段录入。

参数保存与生效校验 全部参数填写完成后，点击页面右下角Apply（应用 / 接受）按钮，示波器弹出绿色提示 “LAN 设置已更新” 代表配置写入；无需整机重启，系统即时加载网络参数。界面顶部状态栏实时显示当前 IP、MAC 地址，可快速核对配置是否生效；若提示地址冲突，更换网段内闲置 IP 重新录入。

三、连通性验证与故障排查

配置完成后分两步验证通信状态，首先在示波器 LAN 页面查看网口状态指示灯，绿色常亮代表物理链路正常，闪烁代表数据交互；其次在配套电脑打开 CMD 命令行，执行ping 示波器IP指令，出现数据包回复即代表网络连通正常。 常见故障处理方案：ping 不通优先检查网线、网口物理接触，核对电脑与示波器网段一致；静态 IP 设置后无法访问，排查子网掩码、网关匹配性；DHCP 模式无 IP 输出，确认局域网 DHCP 服务器正常运行，重启示波器重新获取地址；远程网页无法打开，关闭电脑防火墙，浏览器输入示波器 IP 访问内置 Web 控制界面，实现波形查看、参数远程调节。

四、配置应用场景与规范说明

静态 IP 是自动化测试平台的核心配置，搭配 Python、LabVIEW、VISA 工具发送 SCPI 指令，可实现波形自动采集、测试报告批量导出；实验室多仪器组网场景，统一规划 192.168.1.100–192.168.1.200 静态地址段，区分示波器、信号源、电源设备 IP，便于集中管控。 操作规范上，修改 IP 前记录原有网络参数，避免网络中断；产线设备完成配置后，通过 Save/Recall 保存整机配置文件，断电重启后参数不丢失；禁止使用网段网关、广播地址作为示波器静态 IP，规避网络环路与设备失联问题。
