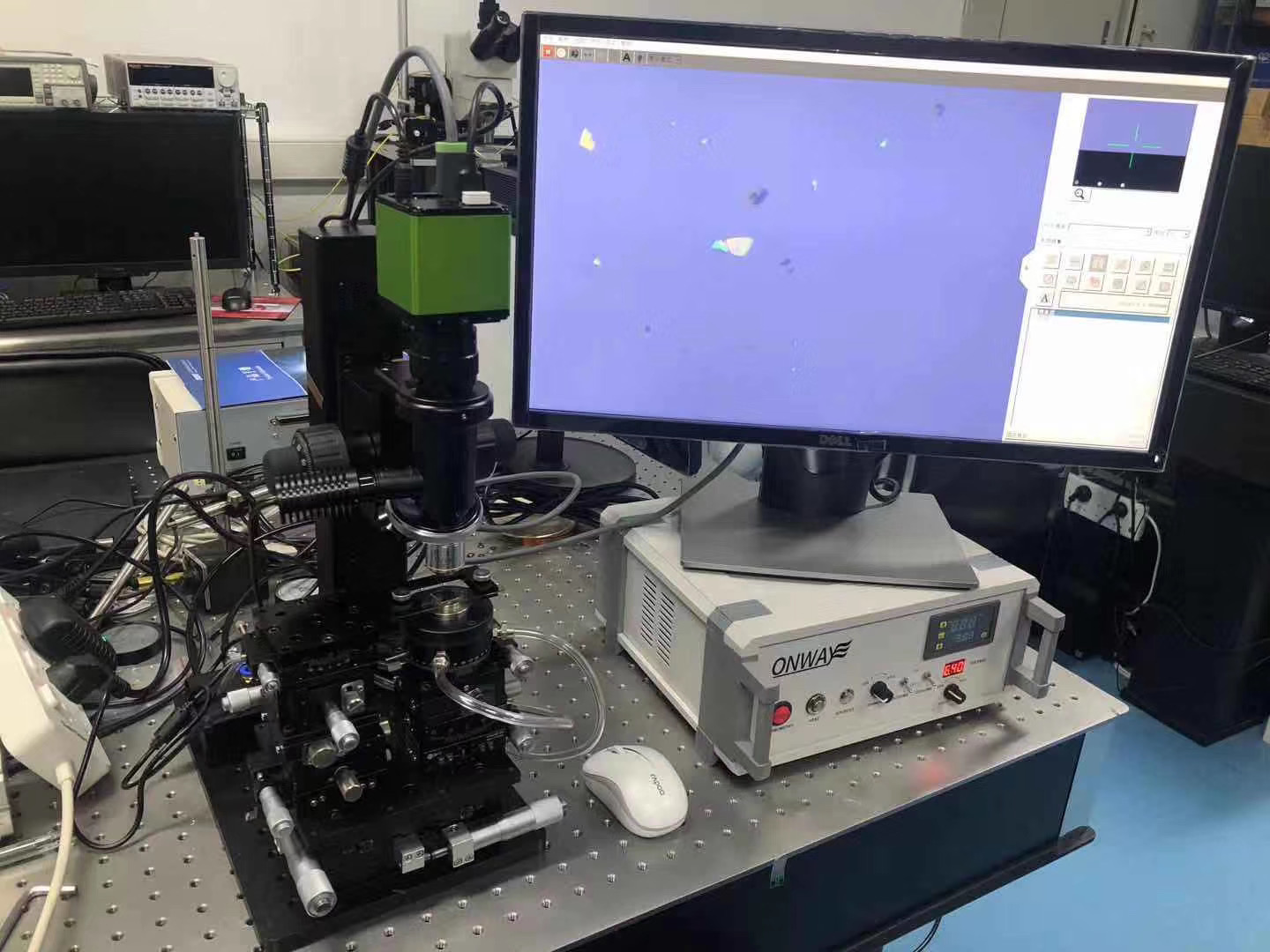

二维转移平台

设备简介：

二维材料转移平台致力于精确的在基底上放置一个合格样品，样品可以多方向多角度的相对移动。极大的简化了堆叠过程，并可最大限度的设计器件的结构及叠放顺序。衬底可用真空吸附的同时进行加热等操作。

主要参数：

1.显微转移操作平台：

a. 四轴可调衬底载物平台：样品台(型号：OWTS-01)通过钢丝滚珠无间隙导轨提供直线移动，三轴可调;支持沿XYZ方向平移，行程13mm，测微丝杆控制系统分辨率 ≤ 1um;绕z 轴手动调节旋转任意角度;水平倾斜角调节-10~10度;b. 衬底载物平台加热系统：样品台附带加热系统，温度可以在0-240℃范围控制，精度±0.5℃，带加热开关;c. 四轴可调载玻片移动平台：载玻片XYZ三轴可调，行程13mm，测微丝杆控制，测微丝杆控制系统分辨率 ≤ 1um;d. 支持真空自动吸附样品，确保转移过程中目标样品位置精确固定;真空泵电磁阀控制，按钮控制吸附样品;真空泵：50L/min。

2. 显微成像光路系统：

a. 三孔显微镜：标配10x,20x两颗物镜，工作距离分别为35mm，30mm。b. 白色LED照明：同轴照明系统，选用高亮度单颗1W LED，色温5500K，照明均匀;LED照明控制器90V-250V宽电压，1W LED控制器，可调光;c. 显微相机：自带操作系统，可以直接操作绘图等。d. 显示器：24英寸1920*1200全高清专业显示器，支持顺时针旋转90度。

测试项目：

适用于石墨烯、各类过渡金属化合物、黑磷等多种单层及其多层二维材料的精确定位转移及范德瓦尔斯异质结的准确制备，实现了低维材料转移的精确可视化操作。

样品要求：

常见单晶二维材料，也可进行微米尺度的精准转移。

测试时间：

1周

测试结果类型：

JPG
