普源(Rigol)让EMI预测试不再遥不可及

发布日期:2022-09-15     作者: 安泰测试     浏览数:

EMI预测试作为EMC(电磁兼容)测试的重要一项,是测试电子产品在电磁方面的干扰大小的综合评定,是产品质量安全认证的重要指标之一。但是,很多产品在正式测试评定时都会遇到产品测试不合格的情况,这就导致生产停滞,研发返工,甚至人力物力遭受严重损失。普源(Rigol)产品全面助力EMI测试,提供经济实用的解决方案。

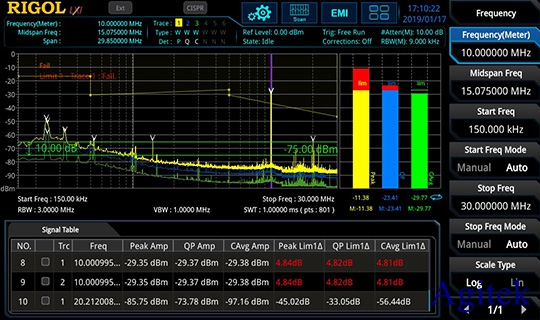

普源(Rigol)让EMI预测试不再遥不可及(图1)

EMI预测试作为EMC测试中不可或缺的一环,尤为重要。普源精电(Rigol)的预测试解决方案让EMI预测试不再遥不可及。Rigol提供完整的EMI 预合规测试解决方案,包括扫描,峰值测试,限制线和多个同时CISPR检波器。通过EMI量测模式,工程师可以在整个设计过程中比较,分析EMI问题并生成报告。

一、辐射预兼容测试

EMC标准认证测试是远场测试,远场测试能给出频率信息,即哪些频点超标了,但是没有位置信息。通过近场测量可以很方便的实现干扰定位,甚至可以精确到IC引脚以具体走线,从而判定干扰产生的原因。

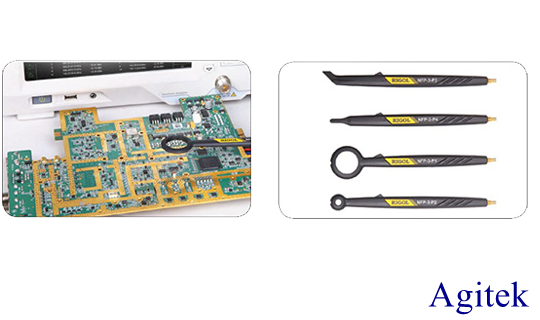

普源(Rigol)让EMI预测试不再遥不可及(图2)

二、传导预兼容测试

传导干扰主要以30MHz以下频率为主,对于电源端子传导干扰主要测量被测设备沿电源线向电源网络发射的骚扰电压;同时也包括通过信号线传导到相连的其他周边设备的骚扰信号。

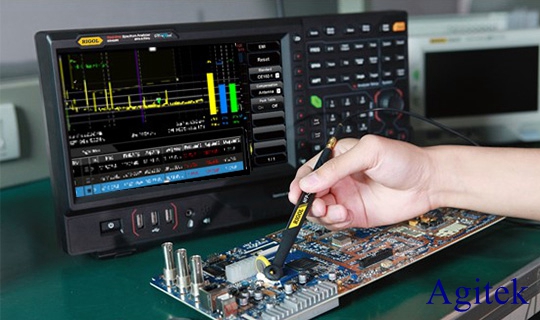

普源(Rigol)让EMI预测试不再遥不可及(图3)

三、Rigol RSA系列内置EMI预测试应用软件

•内建CISPR带宽和侦测器

•自动扫描多个段

•限制线和自动峰值/限制搜索

•使用不同侦测器的最多3条迹线

•记录频率显示

•使用三个侦测器在标记或感兴趣的信号上进行实时量测

•天线,LISN,电缆和前置放大器的校正

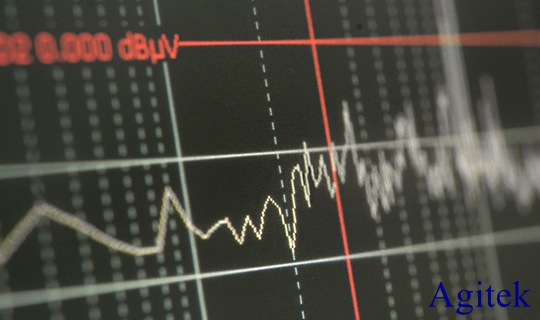

普源(Rigol)让EMI预测试不再遥不可及(图4)

四、EMI推荐Rigol配置方案

•主机:RSA5000/RSA3000/DSA800系列频谱分析仪

•近场探头:NFP-3(适用于EMI辐射预测试)

•内置EMI预测试应用软件:RSA5000-EMI/RSA3000-EMI

•上位机EMI预测试应用软件:S1210

•准峰值检波器/EMC滤波器:RSA5000-EMC/RSA300-EMC/EMI-DSA800

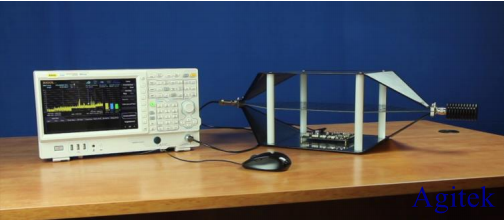

普源(Rigol)让EMI预测试不再遥不可及(图5)

西安安泰测试设备有限公司是Rigol(普源精电)在西北地区的授权合作伙伴,具备专业的选型能力和技术支持能力。针对EMI的预测试,欢迎有需要的电子工程师来电18165377573或者访问公司网站www.agitek.cn进行咨询。
