普源示波器在通信原理实验中的应用【院校实验课程方案】

发布日期:2022-09-15     作者: 安泰测试     浏览数:

测试需求:

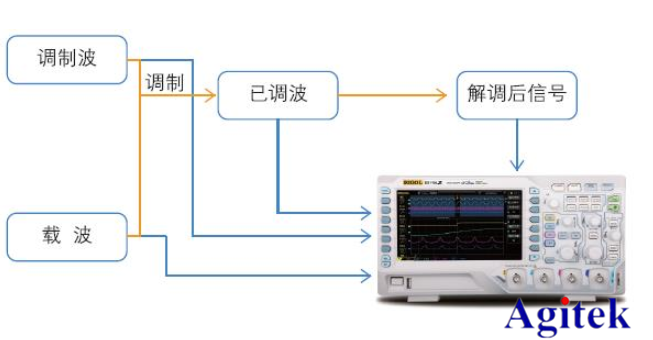

调制解调是非常重要的通信技术,也是通信原理课程中必须掌握的知识点,调制解调实验更是通信类实验中的必做实验。调制解调实验主要目的是让学生理解调制解调的工作原理,通过使用测量仪器(比如示波器)观测调制解调电路输出的各类信号波形(包括:载波,调制波,已调波,解调后的波形)并进行必要的测量,学生可以直观的掌握调制解调的原理。目前高校基础实验室中较为常见的是双通道示波器,对于调制解调电路信号不能在一次测量中全部观测到,普源示波器 DS1000Z系列四通道可以很好的满足此类测试需求,如下图所示,示波器可以在同一屏幕上观测载波,调制波,已调波,以及解调后的波形。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图1)

测试方案:

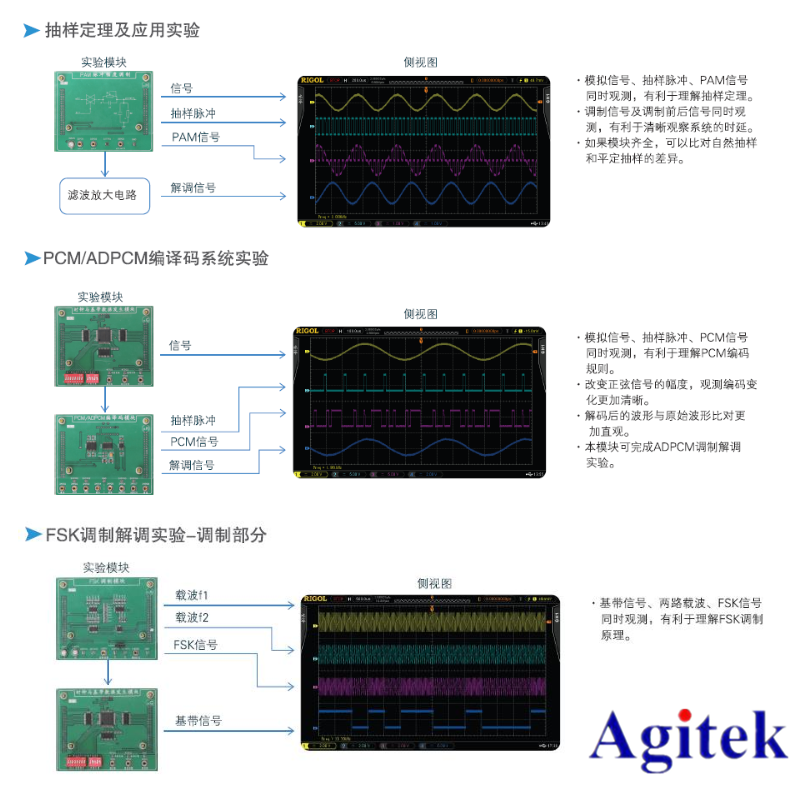

普源示波器在通信原理实验中的应用【院校实验课程方案】(图2)

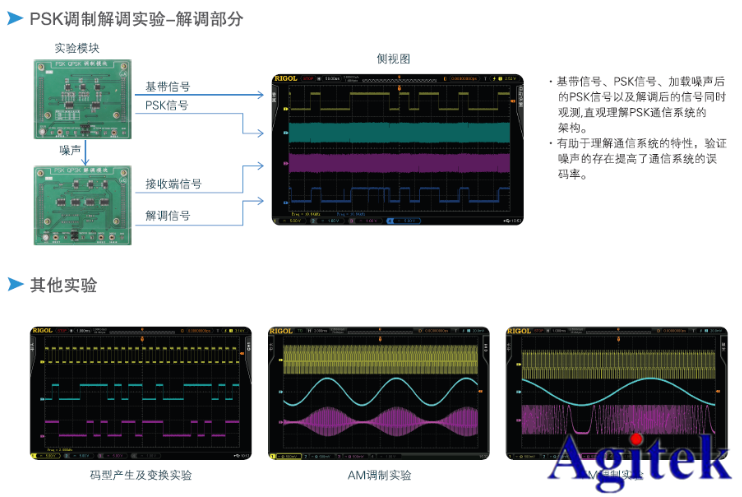

普源示波器在通信原理实验中的应用【院校实验课程方案】(图3)

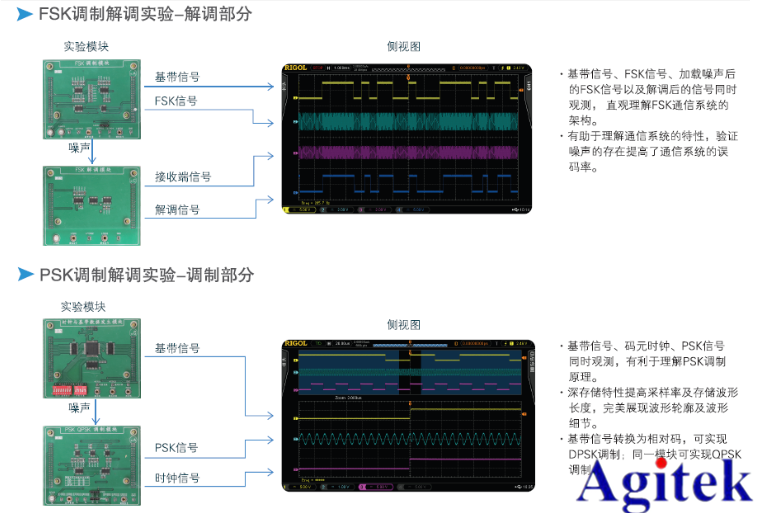

普源示波器在通信原理实验中的应用【院校实验课程方案】(图4)


教学实用功能:

自动测量——专用测量键

普源示波器DS1000Z提供24种自动测量参数,所有参数可通过面板左侧的专用测量菜单键一键调出。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图5)

自动测量——参数图标

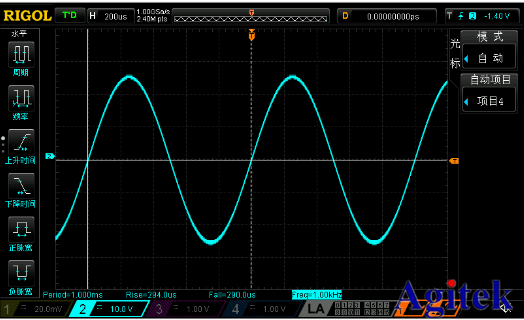

每个测量参数都有参数示意图标,显示每个测量项目测量的是波形的什么参数,且图标的颜色会根据测量信源的选择自动调整颜色,让学生更直观的理解测量参数的意义。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图6)

自动测量——自动光标

自动光标会标记出当前所选测量项对应的波形参数位置,图像化方式有助于学生理解测量结果。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图7)

AUTO键锁定

教师可以锁定示波器上面板上的Auto按键,禁用自动设置示波器的功能,让学生更多的亲手设置示波器的垂直、水平、触发等参数,得到正确稳定的波形显示。按示波器面板上的【Utility】键,进入“Auto选项”菜单,按下“锁定”键即可锁定按键,如需解锁,需要发送远程命令“:SYSTem:AUToscale1”解锁。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图8)

一键截图

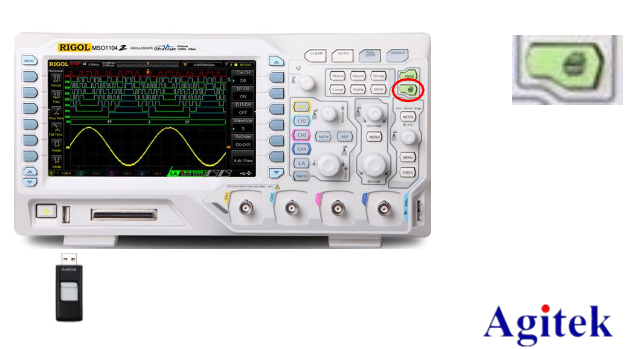

学生可以方便的把实验过程中示波器的屏幕图像拷贝到U盘中,方便课后的分析和填写实验报告。将U盘插入示波器前面板的USB接口,然后按面板右侧的打印键,即可将当期屏幕图像保存到U盘中。

普源示波器在通信原理实验中的应用【院校实验课程方案】(图9)

设备选型方案

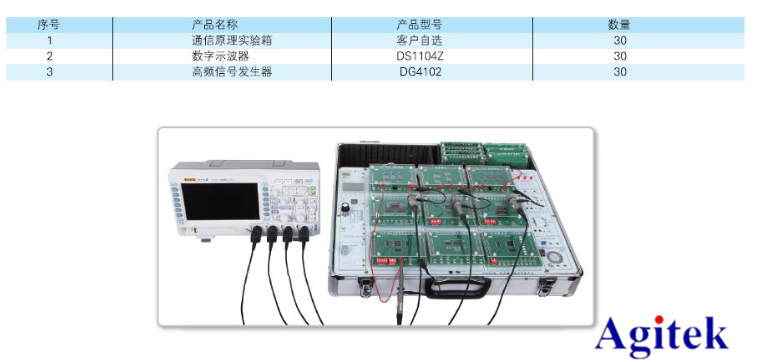

普源示波器在通信原理实验中的应用【院校实验课程方案】(图10)

西安安泰测试设备有限公司是普源精电(Rigol)一级代理商,公司十多年的发展积淀使公司成为电子测试测量行业的综合服务商,服务于广大科研院所,企事业单位,深受广大客户的好评。如需了解更多测试方案或者产品,欢迎访问安泰测试网www.agitek.com.cn。
