泰克射频通信创新实验方案

发布日期:2022-09-22     作者: 安泰测试     浏览数:

方案背景:

随着 3G,4G,物联网等现代通信技术的发展,越来越多的高校开设了通信工程,微电子,电子信息工程专业,其中《通信原理》,《电磁场与微波技术》,《模拟电子线路》,《射频集成电路》等课程为这些专业的必修课程,以保证学生熟练掌握电子系统中芯片,元器件,通信系统的工作原理以及设计和测试方法,为毕业学生走上工作岗位打下坚实基础。另一方面,由于现代通信技术的发展,设计的产品纷纷开始向更高频率,更大带宽,以及复杂数字调制等方向发展。而目前各个高校由于高频仪表价格高,实验室建设起步晚等种种原因,通常仅配置了少量的保障科研项目的高频测量仪表,或者仅仅配套了示波器等时域测量仪表来完成实验课程。本科教学中射频实验课程的开展非常有限,而大多数通信实验均由软件仿真完成,与实际的工程应用相差甚远。

方案构成:

泰克公司推出的经济型射频仪表,很好的解决了以往射频实验室成本过高,分析手段单一的问题,为学生在实验室开展动手实验创造了条件。

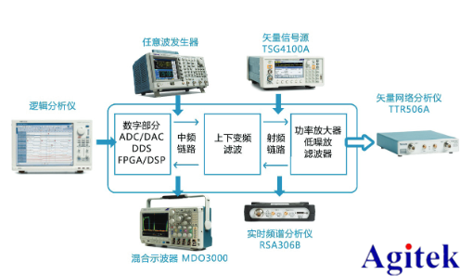

泰克射频通信创新实验方案(图1)

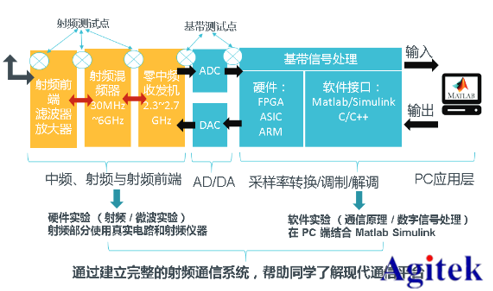

软件无线电 (SDR) 射频实验板架构

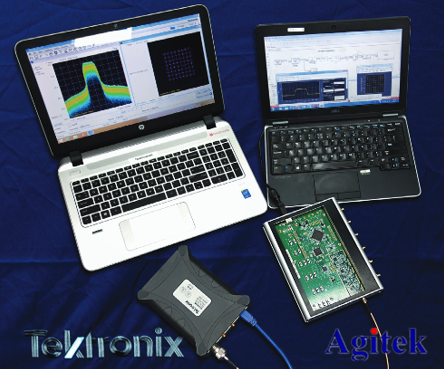

泰克射频通信创新实验方案(图2)

为了让学生更好的学习射频通信类课程,提高动手能力,掌握先进的测试测量技术。泰克科技与合作伙伴共同开发了射频通信实验板 RF Master。该实验板采用软件无线电概念,提供Matlab  Simulink 软件接口,可以将 Simulink 产生的基带信号与实验板射频电路无缝连接,形成完整的通信系统。同时在混频器、滤波器、放大器前后提供多组测试节点,可以使用泰克射频仪器对板载测试点的信号进行观测,帮助学生了解不同射频器件对信号的影响,加深对无线通信课程概念的理解。

RF Master 射频通信综合实验板指标:

●工作频率: 30MHz ~ 6GHz

●调制带宽:20MHz

●工作方式:半双工模式

●基带信号测试点:ADC/DAC 前后提供测试点 (8bit I/Q 路数据 )

●射频信号测试点:混频器前后,滤波器前后,放大器前后(SMA)

●上位机软件:Matlab 2015B 64 位或更高

●实验板连接和供电方式:USB type B 接口

现代射频通信综合实验室方案

泰克射频通信创新实验方案(图3)

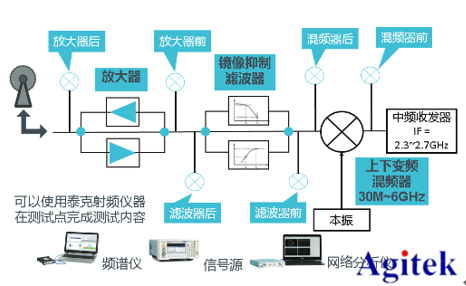

RF Master 实验板射频测试点的分布

另外还可以使用泰克 TTR500 系列矢量网络分析仪,对实验板上的放大器,滤波器等射频微波器件进行测试,加深学生对 S 参数,Smith 圆图等概念的理解,并掌握测试方法,从而告别了传统实验课程只用软件仿真无法实际操作的问题。

泰克射频通信创新实验方案(图4)

使用 RSA 306B 测试 RF Master 实验板产生的 64 QAM 调制信号

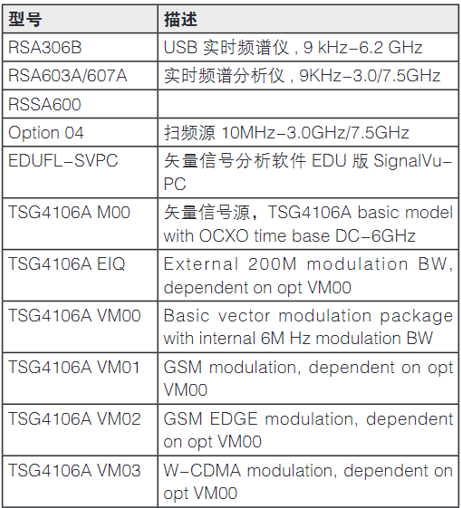

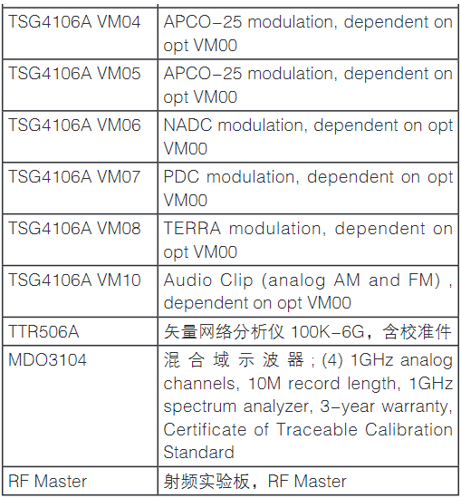

方案配置:

泰克射频通信创新实验方案(图5)

泰克射频通信创新实验方案(图6)
