泰克示波器在LED驱动电源测试的应用

发布日期:2022-08-09     作者: 安泰测试     浏览数:

系统背景:

LED作为当前最为节能的照明产品,经历了前几年高速增长,大量企业投入的繁荣,近几年随着厂商的激烈竞争,产品价格下降,市场技术要求的变高,逐渐步入行业正常的发展轨道。传统照明市场增速趋缓是现状,不过随着很多新的应用采用,例如汽车照明,植物照明,IR,VR等,LED厂商找到新的商机。通过大量的市场调研,市场对LED行业尤其是驱动电源部分提出更高的要求,尤其是出口的产品。工程师需要花费大量的时间和精力进行产品的研发及测试工作,不但要保证基本的性能指标,还要面对越来越严格的行业内的各种标准的挑战。对此泰克公司与合作伙伴使用示波器,功率分析仪,电压电流探头及交流电源为LED驱动电源的研发和设计验证客户量身订做一套自动测试系统。

系统说明:

泰克公司与合作伙伴共同开发的TSP-5000-LED LED驱动电源自动测试系统,能为您提供LED驱动电源指标一键测试。系统核心使用泰克公司示波器及功率分析仪,通过强大的产品测试能力以及对LED行业测试规范的详细解读,为您提供一键式自动测试系统。通过上位机软件可以实现对测试条件的设定,软件简单易用,可以根据您的要求自行添加及减少测试项目,为更科学,准确的评价您的测试系统,提高工程师的工作效率提供坚实的保障。

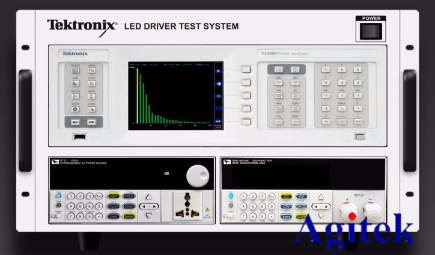

泰克示波器在LED驱动电源测试的应用(图1)

测试系统特点:

-配置简单,仪器设定由上位机软件完成

-测量效率高,至少提高10倍测试效率

-电流测试范围1mA-20A,电压最高可以到10mV-600V。

-功率测试精度高达0.08%-

可设定测试限值,测试过程一键完成

-自动生成测试报告,数据可后续处理

-对于整个系统各过程进行运行状态实时检查

其他特色功能:

-为您提供符合IEC62301 2.0待机功耗一致性测试软件

-为您提供符合IEC61000-3-2电流谐波预一致性测试软件

TSP-5000-LED软件配合泰克高精度仪器,简单方便的实现LED驱动电源的自动测试。TSP-5000-LED软件是对于LED驱动电源行业测试的项目及标准进行研究总结,罗列出较完整的电性能测试功能。能帮助您测试LED驱动电源的输入特性包括电压电流有效值,功率因数,电源谐波等参数;输出特性电压电流,功率,效率;时序和顺态特性,如开机时间,关机时间,上升时间,下降时间及开机过冲电流测试;驱动电源的标准测试,待机功耗IEC62301标准一致性测试,IEC61000-3-2标准的预一致性测试;调光测试,调光电流,调光频率,占比调制等功能。该软件要求运行在windows7以上系统。

通过TSP-5000-LED软件,用户以往需要花费2个小时的测试可以在几分钟之内实现测量。在大多数情况下,用户只需要几步设置即可,具体的软件界面如下:

泰克示波器在LED驱动电源测试的应用(图2)

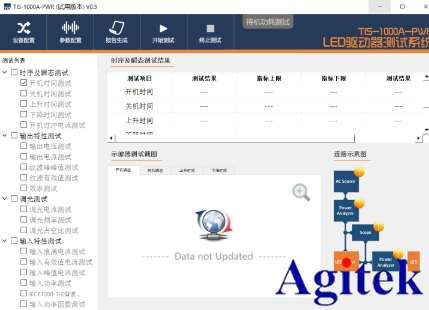

TSP-5000-LED软件操作界面

泰克示波器在LED驱动电源测试的应用(图3)

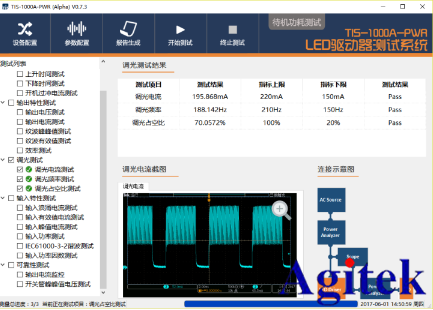

进行调光测试时的软件界面软件界面简单明了,遵从从左到右的逻辑,首先开始测量之前,进行仪器的配置,确定系统中需要的各种仪器是否连接正常。第二部进行参数设定,用户可以设定测试项目的限值,方便进行实测中比对。第三部进行测试项目勾选,将需要测试测试的项目勾选,然后开始测试,测试结果以数据及测试图形形式显示,可将数据存储于PC硬盘中,用于非测试时在软件环境下进行深入分析。第四步将测试结果自动生成报告,数据是Excel方便后续进行数据的处理。另外,客户根据不同的测试产品可以保存系统的配置,后续进行同型号的测试可以直接调用配置,节省设定时间,保持前后测试条件一致。

泰克示波器在LED驱动电源测试的应用(图4)

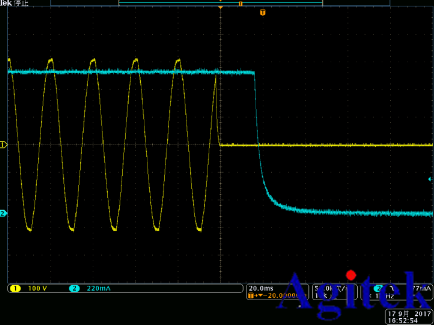

使用泰克示波器MDO3000测试关机瞬态波形结果

泰克示波器在LED驱动电源测试的应用(图5)

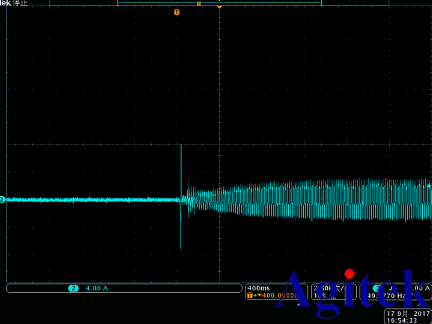

输入浪涌电流测试结果

泰克示波器在LED驱动电源测试的应用(图6)

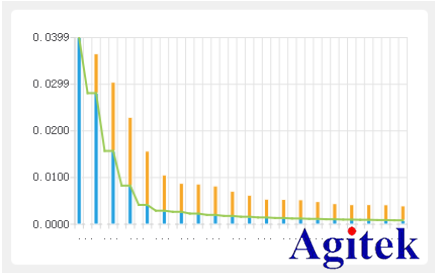

PA3000 测试IEC61000-3-2谐波测试

本方案提供多种仪器配置,可以根据价格和性能,使用不同的仪器和连接方式进行测试分析。

系统配置:

泰克示波器MDO3000/MDO4000C/MDO3系/MSO4系

高压差分探头THDP0200

高精度电流探头TCP0030A

高精度功率分析仪可调交流电源PA3000或PA1000X2

附件:

USB 测试线3根

TSP-5000-LEDLED驱动测试软件

安泰测试作为泰克吉时利长期合作伙伴,专业提供设备选型和测试方案的提供,为西安多家企业、院校和研究所提供泰克示波器现场演示,并获得客户的高度认可,如果您想了解泰克示波器更多应用方案,欢迎访问安泰测试网www.agitek.cn。
