光伏逆变器测试解决方案

发布日期:2022-09-08     作者: 安泰测试     浏览数:

       光伏逆变器能够将直流电转换为交流电,它是光伏发电系统中的关键组成部分。目前光伏发电系统主要有两种类型:并网型和离网型。并网型系统提供的电力直接并入电网,离网型系统提供的电力则不会并入电网,通常是直接用来使用或者存储后使用。随着光伏行业的不断发展,对光伏逆变器的需求越来越多,技术要求也是越来越高。如何对光伏逆变器进行测试,也是一个迫切需要解决的问题。
  下面由安泰测试为大家分享光伏逆变器测试解决方案

  光伏逆变器的测试架构图如下:

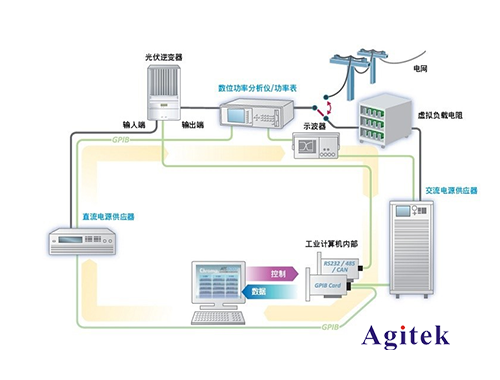

市电并网型光伏逆变器测试图

  市电并网型光伏逆变器测试图

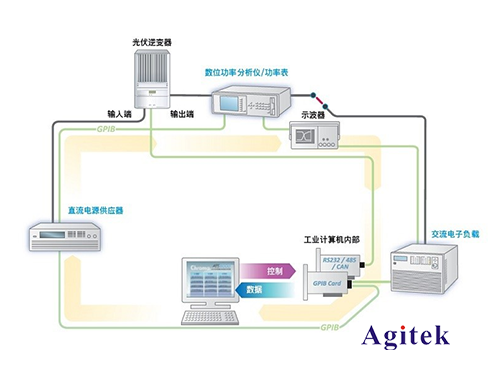

独立型光伏逆变器测试图
  独立型光伏逆变器测试图

  光伏逆变器测试解决方案:
  1.太阳能阵列仿真电源62150H-600S或者62150H-1000S:模拟太阳能电池板的直流电输出,它还提供了一个独特的功能叫做太阳能电池板的I-V曲线的仿真功能,提供给光伏逆变器做最大功率追踪(MPPT)的性能评价测试。
  2.功率分析仪/功率表6630/66200系列:测量光伏逆变器输出的参数,如电压,电流,功率,功率因素,各阶谐波成份及总谐波失真等。
  3.电网模拟电源6500/61500/61600/61800系列:仿真电网的电压及频率变动的各种情况。61800系列电网模拟电源具备能源回收功能,测试环境中不需要增加电阻来消耗能量。
  4.可编程交流电子负载63800系列:可针对离网型光伏逆变器直接拉载,测试其电压输出特性。
  以上内容由安泰测试agitek为您分享,安泰测试作为国内专业测试仪器服务平台,为客户提供丰富的测试产品选择、完整的系统测试解决方案、全面的技术支持和售后服务,帮助客户更好的解决测试问题。如果您想了解更多,欢迎访问安泰测试官网www.agitek.com.cn
