磁性元件是电子电气设备的核心元件，在电子电路中起着变压、隔离、整流、变频、倒相等作用。随着各种电力电子设备的广泛应用，在光伏发电、新能源汽车和消费电子行业的推动下，磁性元件发展迅速。

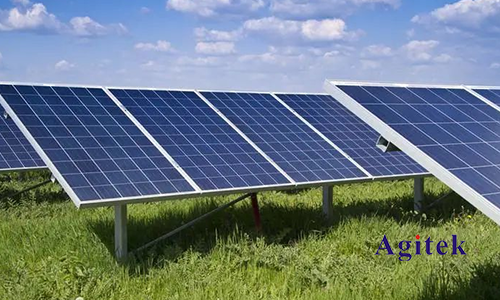

　　1、光伏发电

　　光伏逆变器是光伏发电系统的核心装置。其主要功能是将光伏组件产生的直流电转化为并网发电的交流电，以确保发电系统获得最大输出功率。为了使电感具有储能、升压、滤波等功能，需要使用高性能锰锌磁性材料。

　　TH2851能够准确地分析其磁导率特性，并为用户提供更详细的测试数据。

　　2、新能源汽车

　　新能源汽车的蓬勃发展给磁性元件带来了巨大的发展空间。在电机和变压器中，为了在一定的电流下产生强磁场，减少其体积和重量，电机和变压器铁芯将由高磁导率的铁磁材料制成，非晶体磁性材料将用于部分能量转换电路中的电感。

　　此外，磁性元件也是充电桩的核心元件之一。大功率充电的应用可以大大提高充电效率和充电桩的利用率。

　　TH2851可以精确测量铁磁材料的关键指标，提高新能源汽车的能量利用率，避免过度的能量损失。

　　3、电子通讯

　　磁性元件，特别是软磁性元件，在通信中发挥着极其重要的作用。智能手机具有通话质量高、抗干扰技术高、有效防止窃听、通话范围大、功耗低、环保、辐射低等优点。

　　TH2851可筛选出高磁导率的软磁材料作为抗干扰电磁兼容元件和功率材料，以保证可靠性和稳定性。

　　TH2851系列阻抗分析仪

　　TH2851系列采用先进的自动平衡桥原理成功开发的新一代阻抗试验仪器，是国内阻抗试验仪器的天花板。

　　在10Hz-130MHz频率和1mHz中应用自动平衡电桥技术Ω-100MΩ理想的测量精度可以在阻抗范围内达到，其中最高精度为0.08%，远高于射频阻抗分析仪和网络分析仪，支持等效电路分析、晶体振荡器分析、压电分析、曲线轨迹比较、介电常数分析（选择）、磁导分析(选件)。

　　在TH2851主机的基础上，对磁导率进行分析测试，需要选择测试夹具和分析软件，具体配置如下：

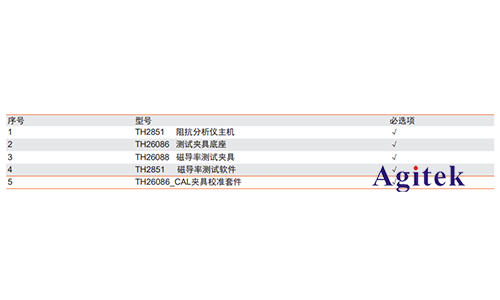

　　1、配置

　　2、测试夹具

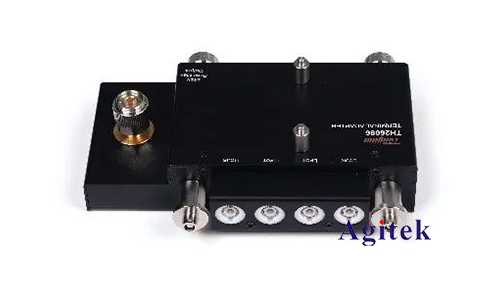

　　TH26086转底座

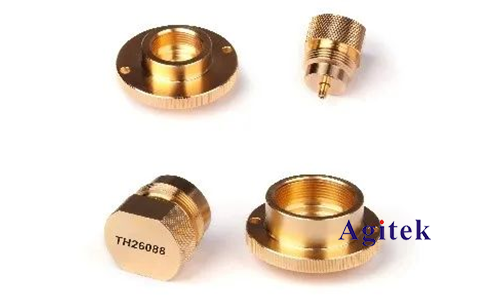

　　TH26088磁导率测试夹具

　　TH26088可以准确测量环形磁性材料的磁导率。由于夹具的结构是环形线圈（无磁泄漏），因此不需要环形线圈的导线，并允许广泛的频率覆盖。它配备了一个适合各种尺寸的小型和大型夹具，是测量磁性材料的理想结构。

　　技术参数：

　　3、测试原理

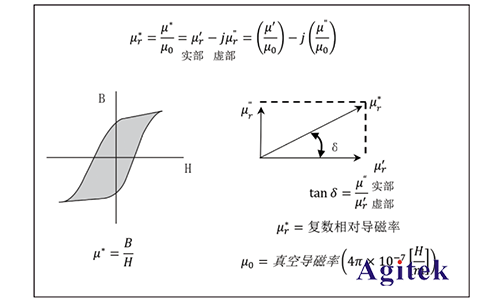

　　1)磁导率基本概念

　　磁导率是材料与磁场的相互作用，相当于电感B(磁感应强度)与磁场强度H的比值。复数相对于导磁率(μ*r)由实部和虚部(实部和虚部)组成(μ'r)：储存电能，虚部(μ＂r)：能量消耗也是真空导磁率(μ0)复数导磁率μ*r)，损失角正切tanδ为了无效的导磁率，是实际的(μ'r)和虚部(μ＂r)的比值。

　　2)有效磁导率

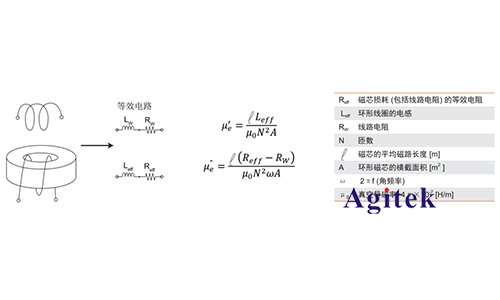

　　采用电感测量法测量，将导线缠绕在环形磁芯的磁芯上，放置在封闭的圆柱形空间（TH26088夹具）中，通过阻抗分析仪测量导线两端的电感（自感），并根据测试电感和以下公式推导出有效的磁导率。

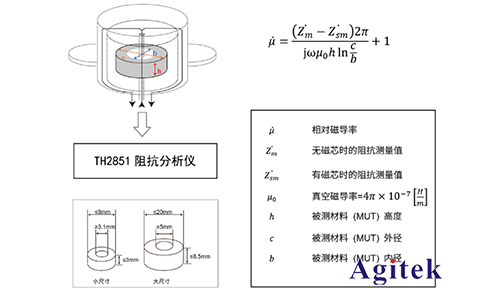

　　3)相对导磁率

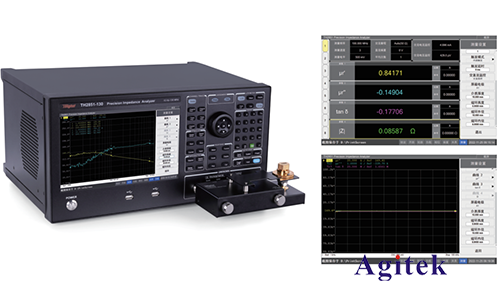

　　4、磁导分析软件

　  以上就是同惠TH2851在磁性元件测试的应用的相关介绍，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
