面对一台矢量网络分析仪（VNA）长长的参数表，如何聚焦真正决定测量成败的核心指标？这不仅仅是新手工程师的困惑，也是许多同行在选型评估时需要反复权衡的技术决策。参数是表象，其背后对应的系统能力边界和工程妥协，才是选型的关键。

本文将避开空泛的介绍，直接切入六个最核心的参数：频率范围、动态范围、输出功率、端口数、迹线噪声和扫描时间。我们将探讨每个参数如何在实际测试场景中发挥作用，以及它们之间的相互制约关系，

1.频率范围：划定测试能力的硬边界

频率范围大概是你看的第一个参数。这很好理解——测6GHz的滤波器，总不能买台最高只到3GHz的VNA吧？

但这里有个工程师们心照不宣的潜规则：你需要的频率上限，往往不止于器件的工作频率。

为什么？因为你不仅要看它的基波响应，还要看它产生的杂散和谐波。

举个实例：一个设计在6GHz工作的放大器，它的二次谐波在12GHz，三次谐波在18GHz。为了评估它对外部系统的潜在干扰，或者为了设计一个有效的输出滤波器，你很可能需要看到它的18GHz甚至更高频的谐波表现。

经验法则：来自是德科技（Keysight）等主流厂商的一个普遍建议是，选择的VNA频率范围，至少是被测器件（DUT）最高工作频率的3到5倍。这为你预留了观察非线性效应和完整频域行为的充足空间。

当然，别走入“频率崇拜”的误区。一台67GHz的VNA性能强悍，但价格也“感人”。如果你只做2.4GHz WiFi或Sub-6GHz 5G的研发，为用不上的毫米波频段付费，无疑是巨大的浪费。只为真实需求买单，这是铁律。

2.动态范围：决定测量深度的核心指标

动态范围是VNA最关键的性能指标之一，它量化了仪器在同一测量中同时准确表征强信号和极弱信号的能力跨度。其下限由接收机的本底噪声决定（能测多弱的信号），上限则由源功率或接收机最大安全输入功率决定（能测多强的信号而不失真）。

动态范围不足会直接导致关键测量信息丢失。以滤波器测试为例，工程师需要在同一幅图中清晰显示通带内较高的插入损耗（如-1 dB）和阻带深处极低的信号（如-80 dBc的抑制）。如果VNA的动态范围不够，阻带信号就会完全“沉没”在仪器自身的噪声基底之下，变得不可观测、不可量化，滤波器的真实抑制性能也就无从判断。

再比如测量高增益放大器的输入回波损耗（S11）。为避免放大后的大信号损坏VNA的接收机，必须降低输入激励功率，这会导致反射信号变得非常微弱。此时，一个具有高动态范围（即极低接收机噪声）的VNA，是保证该小信号测量精度的唯一保障。在对比不同型号时，务必关注其标称动态范围的测试条件（如中频带宽IFBW），这直接关系到实际使用中的表现。

3.输出功率：激励信号与非线性测试的基准

VNA的输出功率，指其源端口能够提供的最大连续波（CW）功率。这个参数的重要性体现在两个层面：

（1）提高测量信噪比：在测试高损耗器件（如长电缆、高衰减隔离器）时，提高源功率可以确保有足够的信号穿透器件并到达接收机，从而获得更稳定、更干净的测量迹线。

（2）执行有源器件非线性测试：表征放大器的1dB压缩点、饱和功率或三阶交调截获点（IP3）时，必须驱动器件进入非线性工作区。如果VNA自身的输出功率不足以将放大器激励到压缩状态，测试便无法完成，必须借助外部功率放大器。

现代中高端的VNA通常提供精细的功率扫描功能和可调的输出电平。对于极高功率测试需求，一些系统可通过背板集成或外部控制的方式，无缝接入更高功率的专用信号源，并由VNA完成精密的同步控制和矢量测量，形成一个完整的高功率测试解决方案。

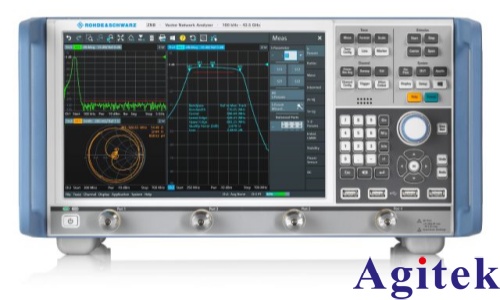

4.端口数量：匹配器件拓扑的物理基础

VNA的物理测试端口数量必须与被测器件的端口数相匹配，这是最基本的连接要求。从两端口到四端口，再到多端口，其演进直接反映了射频器件复杂度的提升：

（1）两端口测量：是经典配置，适用于滤波器、放大器、电缆等绝大多数双端口器件。

（2）四端口测量：已成为当前主流中高端VNA的标准配置。它是完整表征平衡/差分器件（如巴伦、差分放大器）混合模S参数的前提，也可用于双工器、耦合器等三端口、四端口无源器件。

（3）多端口扩展（>4端口）：面向复杂的集成化子系统，如射频前端模块（FEM）、多通道开关矩阵或相控阵T/R组件。多端口测试通常需要外接扩展模块，系统校准和测试复杂度也随之增加。

选型时，除了满足当前器件的直接需求，还应适度考虑平台在未来短期内的扩展性，以保护投资。

5.迹线噪声：测量数据稳定性的微观体现

迹线噪声表现为测量曲线上的细微、随机波动，主要源于VNA内部本振的相位噪声和接收机链路的噪声基底。它决定了测量数据的短期重复性和曲线平滑度，尤其是在观测宽阻带或微小纹波时。

降低迹线噪声的传统方法是开启“扫描平均”，通过对同一点进行多次采样取平均来抑制随机噪声。平均次数N增加，噪声电平改善约√N倍。然而，这直接牺牲了扫描速度，形成了“噪声-速度”的经典权衡。

现在VNA得益于锁相环、直接数字频率合成等技术的进步，其本底相位噪声和接收机噪声已得到显著优化。在许多常规测量中，即使不开启平均，也能获得足够平滑、稳定的迹线，从而在不牺牲效率的前提下保证数据质量。

6.扫描时间：从研发到生产的效率关键

扫描时间指VNA完成一次指定频率范围、指定点数扫描所需的时间。它对测试效率有直接影响，在不同场景下关注点不同：

（1）研发调试：工程师在调整电路参数后，希望立即看到S参数的变化。毫秒级的快速扫描能极大提升设计迭代和故障排查的效率。

（2）自动化生产测试：扫描时间是产线测试吞吐量的决定性因素之一。更快的扫描速度意味着单位时间内能测试更多的器件，直接降低生产成本。

（3）多端口、多通道复杂测试：在多端口或需要测量成千上万S参数的大型组件测试中，扫描时间的累积效应会被放大，效率差异十分显著。

扫描速度受多重因素影响：频率跨度、扫描点数、中频带宽（IFBW）以及是否启用平均等。通常，更宽的中频带宽能显著加快扫描，但可能会轻微抬高本底噪声，并可能对动态范围有细微影响。工程师需要在速度、噪声和动态范围之间，根据具体应用找到**平衡点。

总结与选型建议

VNA的选型建议按以下优先级和逻辑进行：

（1）确定硬性边界：首先根据DUT的最高工作频率及谐波观测需求，确定频率范围；根据DUT的物理接口和测试模式（如差分），确定端口数量。这两项是硬件基础。

（2）评估核心性能：在满足上述条件的型号中，重点对比动态范围。它综合体现了仪器的信号激励和微弱信号捕获能力，是衡量VNA测量深度和精度的核心指标。

（3）检查特定需求：确认输出功率是否满足有源器件压缩测试等非线性测量要求。评估在典型设置下的扫描时间，看是否能满足研发或生产的效率要求。

（4）验证数据质量：最后，考察在目标IFBW下验证迹线噪声水平，确保其能满足测量精度的要求。
