频谱仪如何降低平均噪声电平测量微小信号

发布日期:2022-11-02 15:19:37         浏览数:

  平均噪声电平(DANL),也就是常说的底噪。

  在使用频谱仪的时候经常会遇到测试特别微弱的信号,可能你买的频谱仪宣称底噪只有-140dBm,但是你在实际使用的时候发现底噪很高,想测一个-120dBm的信号都很难测,这个是什么情况,一起来看一下

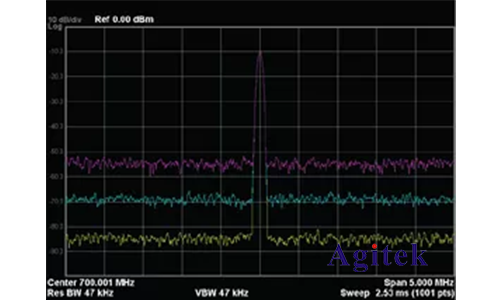

  想要降低底噪可以调整三个重要的指标,首先第一个是分辨率带宽也就是RBW,RBW关系到频谱仪分析两个相近信号的能力,同样也可以降低底噪,我们试着将RBW减小,这个可以明显的看到底噪在减小,当RBW减小10倍的时候,底噪会降低-10dBm,但是并不是RBW越小越好,随着RBW的降低,可以明显的看到频谱仪扫描速度在变慢,所以要调整到一个合适的值。

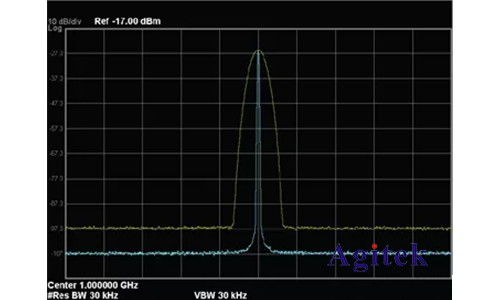

  第二项可以看一下输入衰减,频谱分析仪显示的信号是叠加在平均噪声电平上,这个噪声是由频谱仪自身产生的,大部分来自中频放大器的第一级,它是宽带白噪声,经过中频滤波器后送到包络检波器的平均噪声功率,当输人衰减增加时,降低了加在检波器上的信号电平,而中频放大器的增益同时增加来补偿这个损失,其结果显示屏上的信号位置保持不变。但是,噪声电平被放大,增加了结果信噪比下降。因此信噪比随着输人衰减增加而降低。

  如果你加如外置衰减器,内置不衰减,这样信号变小,但是到达中频滤波器的白噪声没有变化,所以噪底没有变加上外部衰减之后,为了保证测试结果的准确,会在RefLeveloofset里边把衰减值补回来,这个时候显示的底噪抬升了,但是不会影响测试的灵敏度(因为信号电平与底噪电平的之间的差值没有变化)。

  所以可以直接将输入衰减调至0dBm,可以看到底噪进一步降低


  还有一些频谱仪会带有前置放大器的选件,这个选件可以帮助我们放大信号,如果在前两个参数调整后还没有足够低的底噪,就可以打开前置放大器,就可以看到底噪又有大幅度的降低,这个时候就可以去测试你的微小信号了。

  以上三种就是降低底噪也就是平均噪声电平的方法,扫宽也会对底噪有一定降低的作用,但不是所有时候效果都明显,也可以酌情调整!
