吉时利2281S电池模拟器在新能源汽车行业的应用

发布日期:2022-11-02 14:51:32         浏览数:

  随着新能源产业的发展,电池产业也在扩张,电池作为新能源汽车的重要组成部分,无论新能源汽车发展了多少轮,电池总是作为固定成员存在。

  由于电池本身不一致,存在一定的安全隐患,在实际测试中,无论是汽车制造商还是零部件制造商都不会总是使用真正的电池进行测试,大多数客户会使用电池模拟器来代替实际的电池来完成各种测试。


  什么是电池模拟器?有何作用?

  电池模拟器的作用是为了模拟电池的工作特性,模拟真实电池的输出状态和电池的充放电特性,并可以按用户的需要,随时改变电池SOC,放电深度,开路电压,内阻等条件,快速验证待测设备在不同电池条件下的响应。

  电池模拟器是一种模拟真实电池充放电的设备,进行相关实验测试,缩短产品开发及电池验证测试时间。在新能源电动汽车行业的电机控制器、驱动电机、整车的测试试验中用于替代动力电池、低成本、精准的测试解决方案。

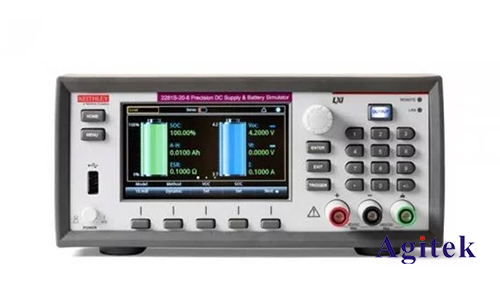

  吉时利2281S-20-6电池模拟器产品特点:

  仿真电池在充电周期和放电周期中的输出特性

  ●创建、编辑、导入和导出电池模型

  ●使用电池测试模式根据测量结果自动建立电池模型库

  ●显示被仿真电池的SOC、Voc和Vt的实时变化

  ●计算用安时(Amp-Hour)表示的电池容量和等效串联电阻(ESR)

  ●设置电池SOC、Voc、电池容量和电阻

  ●提供两种仿真模式:动态仿真模式和静态仿真模式

  ●监测充电/放电电流和电压

  ●输出高达120W的低噪声线性调节功率

  ●以高准确度监测从100nA到6A的负载电流

  ●6位半分辨率,测量电压和电流

  ●吸收高达1A的电流,提供高达6A的电流

  ●内置图表功能,简化趋势分析和电压或电流波形显示

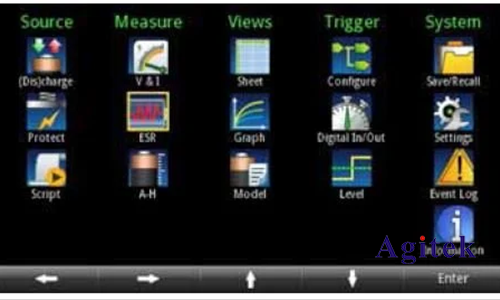

  ●高清TFT显示器和基于软键/图标的用户界面,简化电源操作

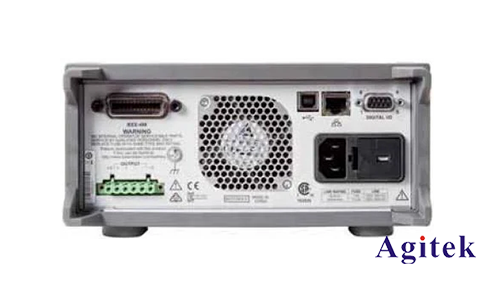

  ●数字I/O,与其他设备和仪器直接通信

  ●GPIB、USB和LAN接口

  ●通过网络浏览器仿真前面板显示和控件,简化自动控制和监测

  基于电池模型进行电池仿真:

  在2281S的电池仿真器功能中,可以根据选择的电池模型仿真实际电池输出性能。充电状态(SOC)和开路电压(Voc)可以设置成任何状态,在特定条件下测试设备。


  有两种模式可供选择:

  ●静态模式:在静态仿真过程中,Voc和SOC保持相同。

  ●动态模式:在动态仿真过程中,Voc和SOC和实际电池一样根据充电和放电变化。

  还可以设置较小的电池容量,加快充电和放电过程,改善测试效率。

  吉时利2281S-20-6电池模拟器技术参数:

  直流额定输出:

  ●电压:0~20V。

  ●电流:0~6A。

  ●大功率:120W。

  电压1:

  ●源设置精度:±(0.02%+3mV)。

  ●分辨率:1mV。

  测量2(0.5V过量程):

  ●精度:±(0.02%+2 mV)。

  ●分辨率:0.1mV。

  更快的测量设置时额外的偏置:

  ●5位半(0.1 PLC):0.21mV。

  ●4位半(0.01 PLC):1.44mV。

  ●3位半(0.002 PLC):7.60mV。

  调节:

  ●负载:±(0.01%+2mV)。

  ●线路:±(0.01%+1mV)。

  输出纹波和噪声:

  ●带宽20Hz-20MHz:<1mVRMS,<6mVp-p。


  以上就是吉时利2281S电池模拟器在新能源汽车行业的应用,如您使用中还有其他问题,欢迎登陆西安安泰测试www.agitek.cn
