为什么频谱分析仪不从“0”频率开始

发布日期:2022-11-08 18:26:13         浏览数:

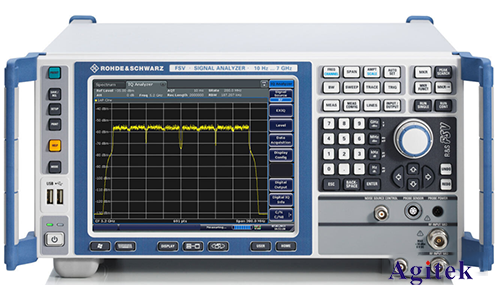

  为什么频谱分析仪不从“0”频率开始,就拿R&S的频谱分析仪来讲,外壳上的频率标的范围是xxkHz-xxGHz,低频探测范围比下面这台10Hz~7GHz频率范围还要高。


  什么原因是从kHz起步的?

  今天看到一些资料,讲基础原理的,里面有提到拿出来一起看看:

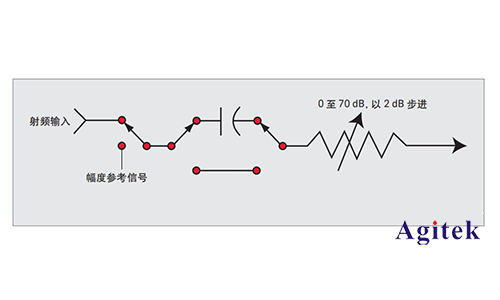

  输入端靠近前面有个射频输入衰减器,示意图是这样的:


  仪器厂商解释:其中隔直电容是用来防止分析仪因直流信号或信号的直流偏置而被损坏,不过它会对低频信号产生衰减,并使一些频谱仪的最低可用起始频率增加至9 kHz、100 kHz或10 MHz。

  这个和DC BLOCK,示波器交流耦合,一模一样的,都是在输入端电容的效应,不是理想的BLOCK掉频率为“0”的信号,而是连带“0”往上的一点点,也一起block掉了。

  DC block在电源测试的低频阻碍作用

  示波器交流耦合的陷阱

  目前有2种,传统和数字化的频谱分析仪。

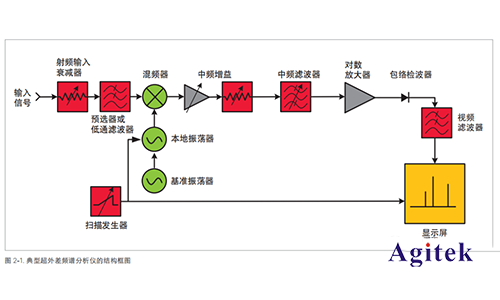

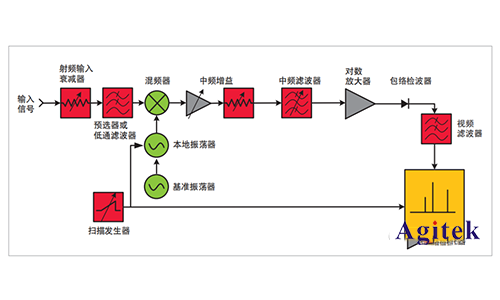

  传统的,大概是把“输入信号”和“本振信号”,混频,进行频谱搬移,搬移到仪器所设置的滤波器,再提取振幅。


  最新的,似乎这些混频器件,没有了,全部是数字化的,仅仅保留了analog前端,全部离散化以后进行数字信号处理。

  以上就是为什么频谱分析仪不从“0”频率开始的相关介绍,如您使用中还有其他问题,欢迎登陆西安安泰测试www.agitek.cn
