如何判断泰克示波器的日常维护和故障原因

发布日期:2022-11-08 18:34:10         浏览数:

  示波器对于电子工程师来说再熟悉不过了。可用于纹波测试、频率检查、信号质量查看、上升时间测量、下降时间和过冲测量、并行总线解码分析等,是电子工程师必备的仪器之一。泰克示波器以其优异的性能受到广大电子工程师的青睐。但是,对于任何仪器来说,日常维护都是非常重要的。今天安泰测试就简单和大家分享一下泰克示波器的日常维护和故障原因判断,希望对电子工程师有所帮助:

  泰克示波器日常维护及故障原因判断

   一、如何维护泰克示波器:

  一) 使用前的检测

  1、示波器的电源线有无破损;

  2、电源线的插头和电源插线板内的接线必须紧固、可靠、避免使用中发生触电或短路事故;

  3、仔细阅读使用说明,测试前的设置,注意探头和阻抗的匹配,接入探头的电压不能超过示波器较大允许输入电压。

  二) 检查接地

  接地不仅可以保证操作人员的安全,使仪器在安全范围内正常工作,还可以保证测试波形的稳定可靠性,降低外界的干扰。

       三) 防静电

  使用操作仪器时,必须佩带防静电手环,遵循防静电流程。

  四) 日常维护 (以泰克示波器TDS3014B为例)

  1、信号路径补偿。

  (可修正由温度变化或长期漂移引起的直流误差,平均每三周需要补偿一次,应该在示波器预热后使用);

  2、当示波器关机后,不能马上开机,需要过十几秒。测试结束后探头要妥善存放,通道需要盖帽,避免灰尘进去;

  3、仪器使用时要注意通风散热,避免环境过于潮湿,保持洁净少尘,并定期给仪器除尘。

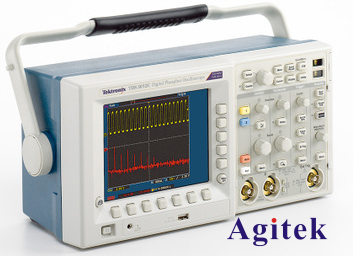

泰克示波器TDS3014B

泰克示波器TDS3014B

  五) 故障判断

  在使用过程中发现示波器出现问题时,可以进行以下几个方面检测辅助判断仪器是否真的故障,因为外部干扰或连接等问题都可以引起故障:

  1.验证方波是否正常

  2.检查输入阻抗:分别测量50欧和1M欧

  3.自检:通过UTILITY”,选“辅助功能页面”,找到自检诊断返回

  二、泰克仪器使用中常见的故障有下面这几种:

  1、开机黑屏、花屏、白屏、蓝屏等;

  2、通道故障;

  3、开机后自检报错;

  4、无法开机;

  5、按键故障;

  三、出现故障主要原因:

  1、开机黑屏、花屏、白屏等等都属于是显示问题,那么显示故障一般简单原因可能是屏幕故障,也有可能是主板故障;具体故障呢还是要经过专业工程师检测才能确定的;

  2、通道故障的话主要导致原因就是输入阻抗异常;无基线;无信号;带宽不足;通道故障话对于示波器而言属于“中度故障伤害了;

  3、开机自检报错的话,就属于是示波器瘫痪了,那么一般导致原因就是主板上某个模块有故障了;

  4、示波器无法开机故障,主要原因应该就是主板或者电源板的问题;

  5、按键故障一般现象就是那件失灵不起作用,这个有可能是仪器老旧,器件老化问题,也有可能是按钮连接线路板故障导致;我们笑称按钮故障属于是“仪器残疾”。
