频谱分析仪采用的技术方法

发布日期:2022-11-09 13:54:16         浏览数:

  频谱分析仪,其主要作用是针对各式各样的调制信号、调幅、调频等频谱进行一个观察,从而实现调制度及调制质量的勘察。不仅如此,频谱分析仪还能测量各种信号源当中的单边带相位噪声,检查信号当中的谐波失真情况,监视某段频率范围内的无线信号分别情况等等。

  现代频谱分析仪已经得到许多综合利用,从研究开发到生产制造,到现场维护。新型频谱分析仪已经改名叫信号分析仪,已经成为具有重要价值的实验室仪器,能够快速观察大的频谱宽度,然后迅速移近放大来观察信号细节已受到工程师的高度重视。在制造领域,测量速度结合通过计算机来存取数据的能力,可以快速,精确和重复地完成一些极其复杂的测量。

  市场上有各种各样的信号/频谱分析仪,并采用各种各样的方法和技术,主要有两种技术方法可完成信号频域测量(统称为频谱分析)。

  1.FFT分析仪

  用数值计算的方法处理一定时间周期的信号,可提供频率、幅度和相位信息。这种仪器同样能分析周期和非周期信号。主要是模拟数字转换器(ADC)将频谱分析仪端口输入的时域信号转换为使用快速傅立叶变换(FFT)的频域数据。

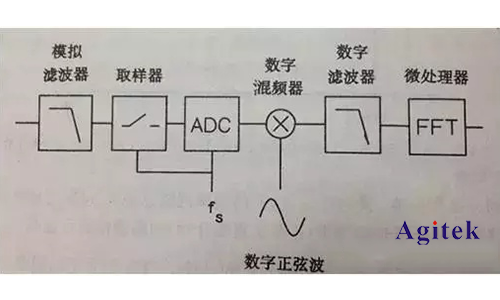

  在FFT分析仪中利用数字混频器可以为频变分析提供频带选择

  FFT的特点是速度快,精度高,但其分析频率带宽受ADC采样速率限制,适合分析窄带宽信号。

  2.扫频式频谱分析仪

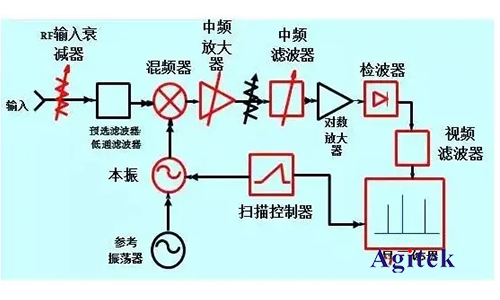

  扫频超外差式频谱分析仪的简化框图

  可分析稳定和周期变化信号,可提供信号幅度和频率信息,适合于宽频带快速扫描测试,广泛用于射频和微波领域。通常指工作在几千兆赫到几十千兆赫的频谱分析仪,使用外差式结构,在数字转换和处理之前对高频率信号进行降频转换。还有使用直接数字转换,或数字中频,将射频/微波信号直接转换为数字数据进行处理。转换和数字信号处理电子设备的复杂性和能力直接影响到频谱分析仪的带宽、速度和其他性能因素。

  以上就是频谱分析仪采用的技术方法,如您使用中还有其他问题,欢迎登陆安泰测试Agitek
