你知道哪些常用的射频配件?

发布日期:2022-11-09 15:36:24         浏览数:

  射频产品,像频谱分析仪、射频源等之前都有过详细的介绍,但要真正的使用了,与之搭配的配件确必不可少,这些配件您都了解吗?且听小编为您一一道来。

  1、近场探头:NFP-3

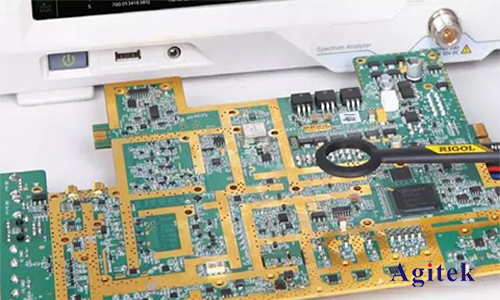

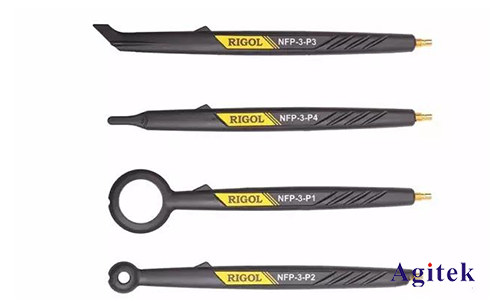

  NFP-3用于配合RIGOL DSA系列频谱分析仪进行电子产品的EMI测试,可用来检测元器件表面的磁场强度、磁场耦合通道以及电子模块附近的磁场环境,从而快速定位干扰源。NFP-3包含四个型号NPF-3-P1、NPF-3-P2、NPF-3-P3和NPF-3-P4。


  测试连接

  NFP-3与频谱分析仪的连接方式如下图所示:


  与频谱分析仪连接

  使用BNC-SMB射频线缆分别连接NFP-3的SMB(阳)头和N-BNC转接器的BNC(阴)头,再将N-BNC转接器的N(阳)头连接至频谱分析仪的射频输入端。

  与被测设备连接

  NFP-3与被测设备近距离非接触式测量。测量时,请注意近场探头的摆放方向。

  典型应用

  EMI辐射干扰源定位。确定干扰源频谱分量的频率及相对强度。

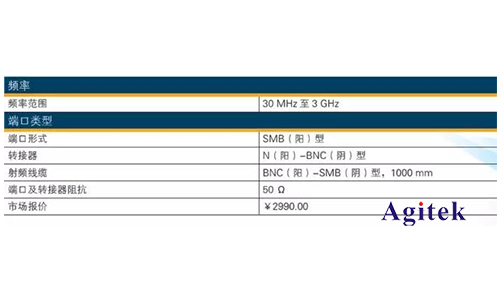

  性能指标


  2、电磁辐射预兼容测试软件(S1210)EMI Test System

  EMI Test System软件是针对带EMI-DSA800选件的DSA800系列,DSA800E系列,DSA700系列频谱分析仪开发的一款PC应用软件。

  用户可以使用EMI Test System软件(S1210)并结合RIGOL DSA系列频谱分析仪进行传导和辐射的干扰测试。电源线上的干扰电压可以用线性阻抗稳定网络(LISN)进行测量;辐射干扰则可通过自动加载校正因子(天线、电缆、其他或用户)对结果进行幅度校正。该软件提供多种方便测量的功能,您可以通过扫描列表设置频率范围、分辨率带宽以及扫描时间等参数。执行扫描后,其结果可以对数或线性格式显示。搜索信号测量其峰值、准峰值和平均值,并将结果显示在峰值列表中。使用峰值列表功能,您可以标记并删除不需要的信号,也可以轻松识别没有通过标准限制线的信号。

  提供幅度校正功能

  分段编辑扫描列表,进行分段扫描,从而加快测量速度。限制线功能可快速判断测量结果

  提供快速预扫描和最终扫描两种模式

  峰值搜索功能,定义和存储峰值列表

  频率轴支持线性或对数刻度显示

  幅度轴支持多种个单位显示

  测试报告自动生成

  EMI系统推荐配置

  3、其他常用射频附件

  以上就是常用的射频配件的相关介绍,如您使用中还有其他问题,欢迎登陆安泰测试Agitek
