频谱分析仪的关键器件

发布日期:2022-11-25 21:28:45         浏览数:

       频谱分析仪是一种研究电信号光谱结构的仪器。它用于测量信号参数,如信号失真、系统调整、谱纯度、频率稳定性和交叉调整失真,它可用于测量放大器和滤波器等电路系统的某些参数。这是一种多用途电子测量仪器,也可称为频域示波器、跟踪示波器、分析示波器、谐波分析仪、频率特性分析仪或傅里叶分析仪,那么作为频谱分析仪的关键器件您有知道哪些呢?下面西安安泰测试小编为大家一起看看:

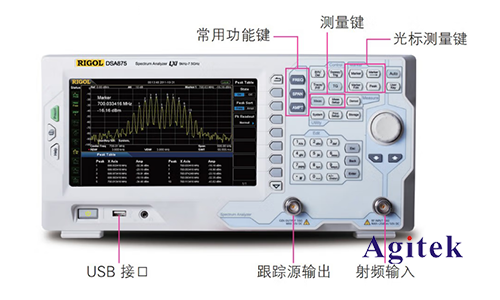

频谱分析仪的关键器件

  一、输入衰减器
  输入衰减器是信号在频谱仪中的第一级处理,频谱分析仪输入衰减器功能包含以下方面:
  1.保证频谱仪在宽频范围内保持良好匹配特性;
  2.保护混频及其它中频处理电路。防止部件损坏和产生过大非线性失真。
  一般频谱分析仪衰减器衰减范围为:0~65dB;可按照5dB步进变化。当改变输入衰减器设置时,信号电平会受到影响。如衰减值由10dB变为20dB,信号幅度人为被减小10dB,相应检波输出也会降低,为补偿该变化,频谱仪内部会利用放大器补偿衰减影响。所以当在改变衰减器设置时,输入信号在频谱仪上的显示并不发生变化。
  仪表自动设置衰减器件的原则是保证:
  输入信号电平-衰减器设置<=混频器工作电平

  小贴士:频谱仪工作时,其中频放大器增益和衰减器设值连动工作,当改变输入衰减器设置时,输入信号显示电平并不会发生变化。

频谱分析仪的关键器件

  二、混频器
  混频器完成信号的频谱搬移,将不同频率输入信号变换到相应频率。在混频过程中会存在镜相干扰问题。
  频谱仪需采用相应方法来解决这个问题。频谱分析仪利用两种方法解决该问题。
  1.在低频率段(比如<3GHz),利用高混频和低通滤波器抑制干扰。
  2.在高频率段(例如>3GHz),利用带通跟踪滤波器抑制干扰。
  三、中频滤波器
  中频滤波器是频谱分析仪中关键部件,频谱分析仪主要依靠该滤波器来分辩不同频率信号,频谱仪许多关键指标(测量分辨率、测量灵敏度、测量速度、测量精度等)都和中频滤波器的带宽和形状有关。
  中频滤波器通常由LC滤波器,晶体滤波器或数字滤波器的组合实现。
  四、对数放大器
  对数放大器以对数方式处理输入信号,允许有大的待测量和小的待测量同步易显示和分辨。实现这种压缩的一种方法是构建增益随信号幅度而变化的放大器。在低电平信号下,增益可能为10dB,而在较大的幅度下,增益下降到0。为了获得所需的对数范围,必须将若干这类放大器进行级联。对数放大器通常具有大约70dB到超过100dB的范围。除对数范围外,逼真度(对数压缩与对数曲线相符的接近程度)也是应考虑的重要因素,这个误差将直接反映测量的幅度误差。
  五、检波器
  检波器将输入信号功率转换为输出视频电压,该电压值对应输入信号功率。
  针对不同特性输入信号(正弦信号、噪音信号、随机调制信号等),需采用不同检波方式才能准确测出该信号功率。
  现代频谱仪一般采用数字技术,支持所有检波方式以确保准确测量各种被测信号的功率参数。
  六、视频滤波器

  视频滤波器对检波器输出视频信号进行低通滤波处理,减小视频带宽可对频谱显示中的噪声抖动进行平滑,从而减小显示噪声的抖动范围。这样有利频谱仪发现淹没在噪声中的小功率CW信号,还可提高测量的可重复性。

频谱分析仪的关键器件
