简单介绍便携式频谱分析仪

发布日期:2022-11-25 21:26:56         浏览数:

       频谱分析仪广泛的应用在各种电信号的测试当中,可以测量实时频谱图、频率色谱图、频谱热力图等;可测频率范围宽,平均底噪低等,本来我们主要介绍一下频谱分析仪的工作原理主要技术指标及便携式频谱分析仪的产品推荐。
  1、什么是频谱分析仪?频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器和滤波器等电路系统的某些参数,是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果,能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器,具有存储和运算功能;配置标准接口,就容易构成自动测试系统。

2、频谱分析仪的工作原理输入信号经衰减器以限制信号幅度,经低通输入滤波器滤除不需的频率,然后经混频器与本振(LO)信号混频将输入信号转换到中频(IF)。LO的频率由扫频发生器控制。随着LO频率的改变,混频器的输出信号(它包括两个原始信号,它们的和、差及谐波,)由分辨力带宽滤波器滤出本振比输入信号高的中频,并以对数标度放大或压缩。然后用检波器对通过IF滤波器的信号进行整流,从而得到驱动显示垂直部分的直流电压。随着扫频发生器扫过某一频率范围,屏幕上就会画出一条迹线。该迹线示出了输入信号在所显示频率范围内的频率成分。

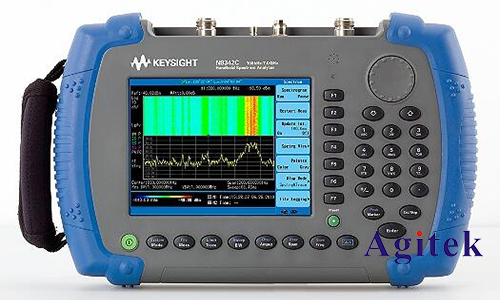

频谱分析仪

  3、频谱分析仪的主要技术指标
  (1)输入频率范围输入频率范围是指频谱仪能够正常工作的最大频率区间,以Hz表示该范围的上限和下限,由扫描本振的批量范围决定。现代频谱仪的频率范围通常可以从低频段至射频段,甚至微波段,如1kHz~4Ghz。
  (2)灵敏度灵敏度是指在给定分辨率宽、显示方式和其他影响因素的条件下,频谱分析仪能测得最小信号电平的能力,用dBm、dBu、dBv和V等单位表示。频谱分析仪的灵敏度主要取决于仪器内部的噪声电平、对于外差式频谱分析仪,其灵敏度不仅与噪声电平有关,还与扫频速度有关,扫频速度的越快,动态幅频特性峰值越低,灵敏度越低。频谱仪可利用频域和时域两种方式测量调幅信号。通过讲述频谱分析仪的工作原理和测量信号分析,可正确理解、使用、操作和应用频谱仪。由于篇幅所限,仅对调幅信号进行了测量分析,频谱仪还可以对谐波失真、三阶交调、激励响应、相位噪声等多种类型的信号进行频率、功率、带宽、调制等参数测量分析
  4、不同类型的频谱分析仪有两类频谱分析仪,类型由获取信号频谱所使用的方法决定。扫描调谐频谱分析仪使用超外差式接收机对一部分输入信号频谱进行下变频(使用电压控制振荡器和混频器),达到带通滤波器的中心频率。采用超外差式体系结构的电压控制振荡器在一系列频率上进行扫描,支持仪器完整频率范围的假设。快速傅立叶变换(FFT)分析仪计算离散傅立叶变换(DFT),这个数学过程可将输入信号的波形转换成其频谱分量。
  5、便携式频谱分析仪台式频谱和信号分析仪提供卓越的技术指标和测量应用软件,但是很多时候工程师需要方便携带的频谱分析仪去现场使用。SYN5212型便携式频谱分析仪是生产的一款手持式频谱分析仪,测量范围为2.3GHz~2.9GHz,采用5英寸液晶屏设计,可覆盖当前流行的各种无线频段,包括WiFi、蓝牙、无线音视频、LORA、ZIGBEE、NB-lot等等,具有实时频谱图、频率色谱图和频谱热力图等分析检测功能,特别适合在射频测试、无线优化、现场布网、干扰查询等场景中应用。产品功能
  1)实时频谱分析功能:实时频谱扫描,SPAN/RBW/CENT/MARKER功能,MAXHLOD功能,最大功率自动检测;
  2)频率色谱图功能:显示一段时间内整体时间与频谱特性,可循环记录5分钟内的所有频谱分布,便于查看频率干扰以或发射泄漏等问题;
  3)频谱热力图功能:显示一段时间内的频谱轮廓重叠密度,重复次数多显示更趋于红色,便于分析一段时间的频谱统计特征;
  4)前面板配有5英寸液晶屏和多个按键,可独立工作,无需外接电脑;
  5)频谱显示范围:2.3GHz~2.9GHz;6)DC5V供电,内置锂电池,方便各种室内外场景应用。
  以上就是便携频谱分析仪的简单介绍,如您还有其他使用问题,欢迎登录www.agitek.cn
