示波器的采样率的三大问题

　　1.如何选择示波器的采样率？

　　采样率通常由带宽决定。高斯响应示波器（InfiniiVision一般来说，采样率是带宽的4倍或更高。

　　2.选择额定采样率最高的示波器是否足以提供额定实时带宽？

　　最大额定采样率与实时带宽密切相关。“实时”示波器可以捕获并显示与其额定带宽对应的信号，表示在单次采集中(非重复)。

　　大多数工程师都很熟悉Nyquist采样定理。根据这个定理，它有最大频率fmax有限带宽(频带有限)信号，采样频率等间隔fS必须比最大频率高fmax两倍以上(即fs>2•fmax)，以独特的方式重建信号而不会混合。

　　目前，fmax通常称为Nyquist频率(fN)。有些工程师会错误地假设fmax或fN与fBW(示波器带宽)是一样的。根据这个假设，具有特殊额定带宽的示波器所需的最小采样率是示波器实时带宽技术指标的两倍(如图1所示)。但是，除非示波器有砖墙滤波器响应，否则fmax与fBW不一样。就像我们以前一样。“第1个技巧”带宽指数为1GHz以下示波器通常具有高斯频响应。即使示波器在-3dB信号频率范围在带宽频率点以上的衰减并不能完全消除这些高频率重量。图1中的红色阴影部分是重叠的频率重量。因此，示波器fmax总是高于fBW。

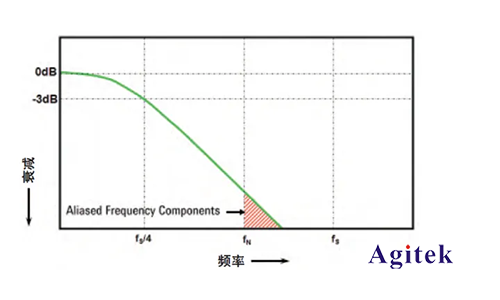

　　图1：当示波器的带宽指定为采样率时½如图所示。

　　建议示波器的最大额定采样率应至少比额定实时带宽高4或5倍（如图2所示）。sin(x)/x波形重建滤波器能准确再现高速信号的波形，其分辨率可达几十皮秒。

　　图2：当示波器的带宽指定为采样率时¼如图所示。

　　3.示波器采样率的计算公式是什么？我能手动设置吗？InfiniiVision示波器采样率？

　　虽然在任何InfiniiVision采样率不能直接设置在示波器上，但采样率可以通过调整示波器的时间/格设置间接设置。这是因为KeysightMegaZoomIV定制ASIC该技术可以自动调整采样率，使波形采样占据整个示波器屏幕。简而言之，采样率可以通过以下方程计算：

　　采样率=存储器深度/屏幕上的时间

　　这使得显示器能够在没有等待时间和屏幕数据的情况下占据整个屏幕上的显示时基。

　　您可以通过调整时间基来监测示波器的实际采样率。

　　要查看7000B只需点击前面板上系列示波器的采样率[Horiz]键。屏幕底部右侧显示采样率。

　　只需点击前面板上的5000和6000系列示波器的采样率[Main/Delayed]键。屏幕底部右侧显示采样率。

　　2000x和3000x屏幕右侧总是采样系列示波器Acquisition(采集)区域下显示。
