示波器选购需要注意哪些

发布日期:2022-12-20 15:19:09         浏览数:

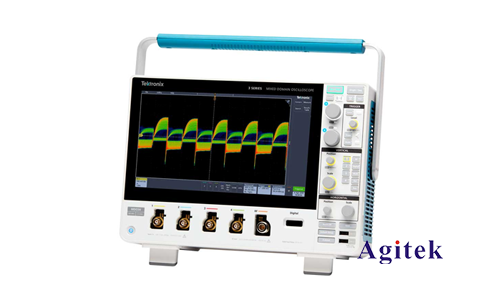

  示波器是什么?

  示波器作为电子测试行业最基本的综合仪器,最常见的用途之一是排除电子设备故障。例如,当电压表可能显示完全意外的电压时,示波器可能显示电路在振荡。在其他情况下,脉冲的准确形状或定期性非常重要。


  例如,在电子设备中,可以使用示波器作为一个简单的信号示踪器“探测”等级(如电子混频器、电子振荡器、放大器)之间的连接。如果没有预期信号或信号不正确,则表明电子设备的一些主要操作不正确。由于大多数故障是由单个故障组件引起的,每个测量都表明,复杂设备的某些阶段要么工作,要么可能没有故障。

  一旦发现故障阶段,技术人员通常可以通过进一步探测准确地告诉哪个组件出现故障。更换组件后,可以恢复使用,或者至少可以隔离下一个故障。这种故障排除是广播、电视接收器、音频放大器等典型故障排除方法,但可用于电机驱动等完全不同的设备。

  另一个目的是检查新设计的电路。通常,由于设计错误、电压电平不良、电噪声等原因,新设计的电路会出现故障。数字电子设备通常使用时钟工作,因此显示时钟信号和取决于时钟测试信号的双痕迹示波器非常有用。存储示波器有助于“捕获”罕见的电子事件导致不良操作。

  示波器种类

  1.按信号类别分类

  示波器可分为模拟示波器和数字示波器两类。

  ◆模拟示波器:其工作模式是直接测量信号电压,并通过从左到右通过示波器屏幕的电子束在垂直方向上描述电压。

  ◆通过模数转换器工作(ADC)将被测电压转换为数字信息。数字示波器捕获一系列波形取样值并存储取样值。存储限度是判断累计取样值是否能描述波形。然后,数字示波器根据测量数据在屏幕上重构波形。

  老式示波器主要是模拟示波器。随着数字信号处理能力的显著提高,现代示波器主要是数字示波器。模拟示波器和数字示波器可以胜任大多数应用程序。由于模拟示波器和数字示波器的不同特性,只有在某些特定的应用程序中才会出现合适和不合适的地方。

  模拟示波器需要示波管,因为测量目标带宽越来越高.全面推广垂直放大和水平扫描技术,以获得更高的带宽。数字示波器只需要改进前端A/D转换器的性能可以获得更高的带宽。一般来说,数字示波器对示波管.扫描电路.显示.存储等没有特殊要求。

  此外,通过强大的数字信号处理能力,数字示波器可以充分利用记忆.存储和处理,以及各种触发和先进的触发能力。数字示波器提供了许多传统模拟示波器所不具备的实用功能,并有取代模拟示波器的趋势。

  数字示波器近年来发展迅速,也可细分为数字存储示波器(DSO).数字荧光示波器(DPO)采样示波器。

  2.按通道数分类

  示波器也可分为以下几类:

  ◆单通道/单跟踪示波器

  ◆双通道/双跟踪示波器

  ◆四通道/四跟踪示波器

  模拟示波器和数字示波器通常都有多个通道。

  3.按带宽分类

  示波器按测量带宽分类可分为5MHz.10MHz.20MHz.40MHz.60MHz.100MHz.200MHz.350MHz.500MHz.1GHz等等。带宽是示波器的重要技术指标,带宽越高,示波器性能越好。

  示波器的主要技术指标

  对于现代示波器,带宽.采样率.存储深度和上升时间是示波器的四个重要技术指标。这四个技术指标决定了示波器的性能。

  带宽被定义为信号衰减3dB当时的信号频率。带宽指标主要反映在衰减器和放大器的指标上。带宽越高,信号的频率就越高,测试就越准确。简单地说,如果示波器的带宽不够,测量的信号就会扭曲,测试就不能反映真实信号的特征。

  采样率又称实时采样率,反映了示波器ADC一般来说,示波器的采样率通常大于或等于其带宽的4倍。

  存储深度是测量数据可以保存的大小,主要影响观测时间的长度。此外,存储深度也与采样率有关。一般来说,存储深度=采样率×观测时间,如果观测时间较长,采样率会下降。设置存储深度和采样率的选项通常在示波器上提供。

  上升时间也是示波器的一个非常重要的指标。在模拟示波器中,上升时间反映了测试快速信号的能力。在数字示波器中,由于工作原理不同,上升时间通常不会增加,因为上升时间与采样点的位置和扫描速度有关。

  除上述四个技术指标外,示波器的波形捕获率.响应速度.触发条件.本底噪声水平.方便性和扩展性也反映了示波器的性能。

  目前,示波器正在向高带宽发展.高采样率.大存储深度.随着大屏幕的发展,示波器的测量性能和实用性越来越高。

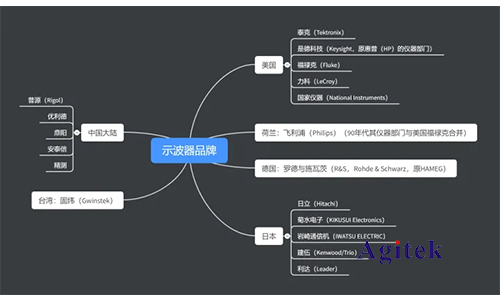

  示波器品牌


  目前进口好点的示波器是德(安捷伦)和泰克(tektronix),力科(leCroy)其他品牌,国产示波器目前做得更好的是普源,其次是优利德、鼎阳、安泰信、精测。

       以上就是示波器选购需要注意哪些的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难
