如何设置USB示波器的FFT步进值分析？

　　介绍将U2701A和U2702AUSB模块化示波器FFT分析结果的频率步进值为50Hz的方法。

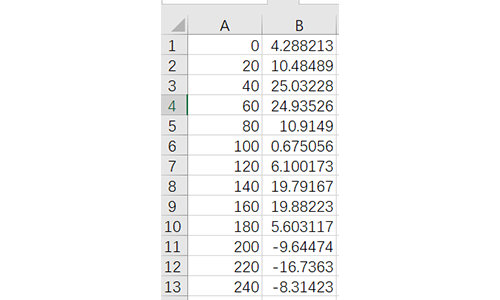

　　U2701A和U2702A手持示波器都有FFT分析功能。测量结束后，分析结果可以通过AMM软件导出到Excel查看表格，如下图所示。

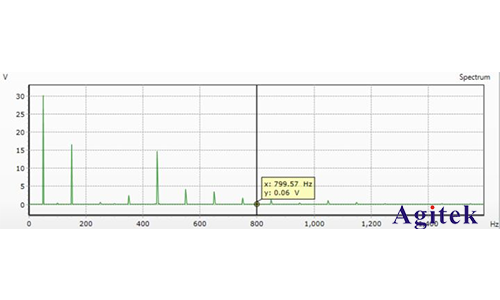

　　第一列是频率值，步进值为20Hz。实际对应FFT波形分析如下图所示：

　　从上图可以看出，峰值出现在50Hz倍数。如果要在导出的地方Excel如何设置表中的峰值？

　　下面分别介绍一下。BenchVue软件和AMM软件设置方法。

　　1）BenchVue软件

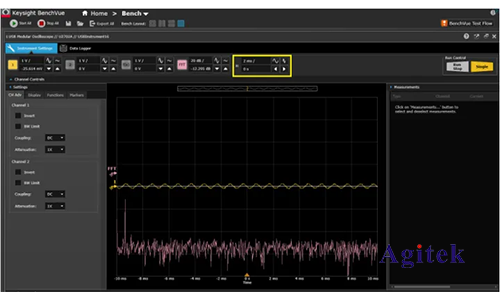

　　启动USBModularOscilloscopeApp之后，找到置页面后，将水平分辨率设置为2ms/div，如下图所示。

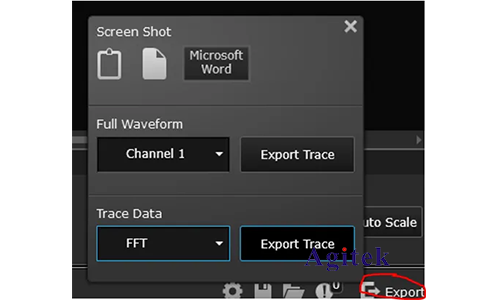

　　停止数据采集后，通过右下角的导出功能导出FFT分析结果如下图所示。

　　2）AMM软件(免费软件)

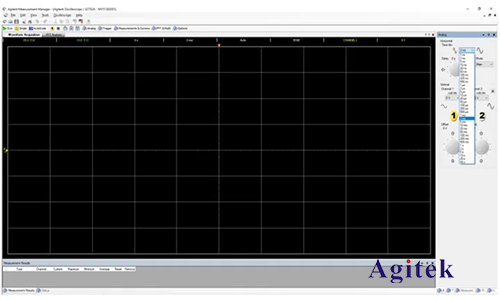

　　启动软件后，选择右侧Analog修改页面的水平分辨率为2ms，如下图：

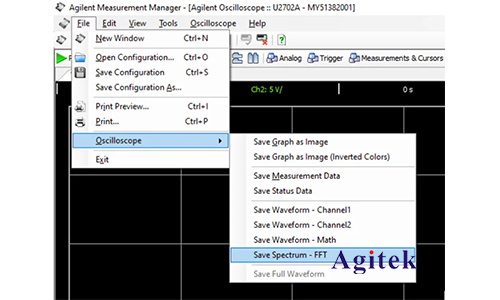

　　收集停止后导出FFT分析结果如下图所示。

　　设置水平分辨率为2ms/div后，得到的FFT分析结果频率步进值为50Hz了。
