是德示波器使用方法

发布日期:2023-01-13 14:26:23         浏览数:

  是德示波器是一种显示波形的机器,也被称为“电子工程师的眼睛”。其核心功能是在屏幕上显示被测信号的实际波形,以便工程师发现定位问题或评估系统性能。该产品通常有两个或四个通道,其低位相同,可以随意选择,将探头插入其中一个通道,探头另一端的小夹子连接到被测系统的参考位置。探针接触被测点,使示波器能够收集到该点的电压波形。


  以下是德示波器的三种基本使用方法:

  首先,在执行下面提到的操作方法之前,将信号连接到示波器上,并注意不要超过范围。此外,其使用方法非常基本。

  1.两个按键

  AUTO:为了产生适当观察的输入信号显示,自动设置功能,调整各种控制值。RUN/STOP动作/停止:触发后的信息/示波器已停止采集波形数据。

  2.信号显示控制

  操作水平控制按钮:HORIZONTAL菜单,改变水平刻度和波形位置。屏幕水平方向的中心是波形的时间参考点,调整位置按钮,波形左右移动。

  垂直控制按钮的操作:显示波形,调整垂直尺和位置,并设置输入参数,每个通道需要单独调整。波形可以通过调整位置按钮上下移动。

  3.触发模式

  示波器的“触发”它使示波器的扫描与观测信号同步,从而显示稳定的波形。示波器的基本触发模式有三种:自动模式(AUTO).正常模式/常规模式(NORM).单次模式(SINGLE)。

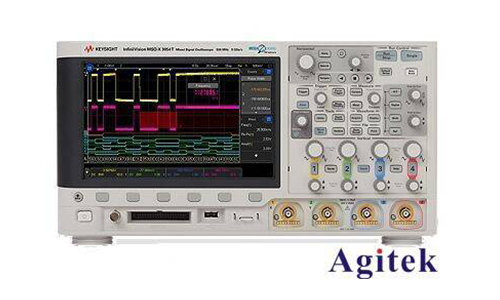

  InfiniiVision3000TX系列示波器

  数据采集是德数字示波器,A/D由转换、软件编程等一系列技术制造的高性能示波器。数字示波器通常支持多级菜单,可以为用户提供多种选择和分析功能。还有一些示波器可以存储和处理波形。

  1.体积小.液晶显示器重量轻,携带方便

  2.可长期存储波形,并可停止放大存储波形等多种操作和分析

  3.特别适合测量单次和低频信号,测量低频信号时不模仿示波器的闪烁

  4.除了模仿示波器所没有的预触发外,还有更多的触发方法.脉冲宽度触发等

  5.能够经过GPIB.RS232.USB接口与计算机相同.打印机.绘图仪连接可以打印.存档.剖析文件

  6.具有较强的波形处理能力,可自动测量频率.上升时间.许多参数,如脉冲宽度等

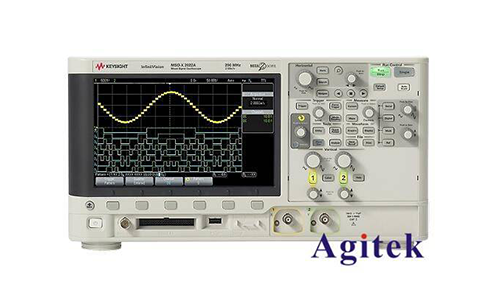

  InfiniiVision2000X系列示波器

  7.失真率相对较大。由于数字示波器显示波形采样,采样点越少,失真点越大,通常有512个采样点,受最大采样速率限制,最快扫描速度和左近采样点越少,高速失真点越大。

  8.测量复杂信号较差,由于数字示波器采样点有限,无亮度变化,使许多波形细节信息无法显示,虽然有些可能有两个或两个以上的亮度水平,但这只是一个相对的区别,加上示波器显示分辨率有限,使其仍不能再现模仿显示效果。

  9.可能会出现错觉和混合波形。当采样时钟频率低于信号频率时,波形可能不是实际频率和振幅值。数字示波器的带宽与取样率密切相关。当取样率不高时,需要内插计算,容易出现混合波形。


       以上就是是德示波器使用方法的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
