N6705C 直流电源分析仪如何输出高带宽波形?

发布日期:2023-01-17 14:40:14         浏览数:

  N6705C直流电源分析仪如何输出高带宽波形?N6705C直流电源具有任意波输出能力,输出波形的频率和输出带宽有关。可在仪器的设置菜单中设置。

  本文主要介绍如何输出高频正弦波电压波形。

  下面N6781A模块为例,输出100KHz正弦波电压。

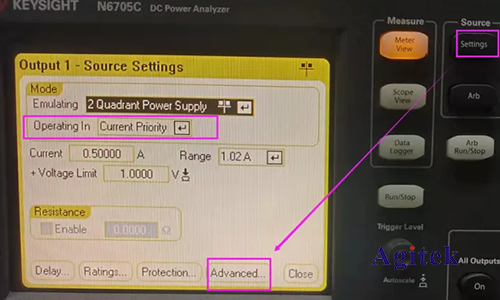

  点击面板上的Setting键,进入Advance菜单。注意:输出电压波形,需要把Operating In设置为电压优先,即Voltage Priority。

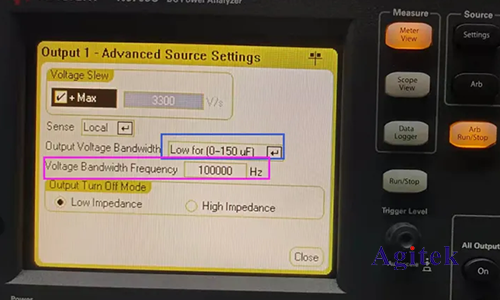

  2.Output Voltage Bandwidth一般可以用Low模式做补偿,适用的负载范围广。这个菜单下面还有其他的模式,可以根据连接负载的特性设置。把Voltage Bandwidth Frequency设置为高带宽,比如要产生100KHz的正弦波,那么这个参数就要至少设置为100000Hz即100KHz以上。


  3.设置任意波形

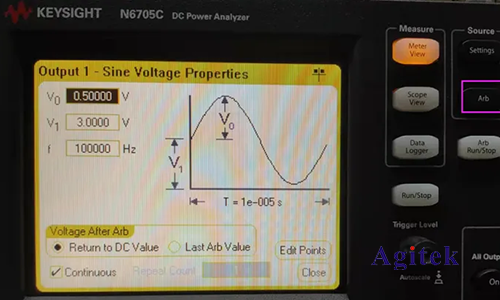

  进入Arb功能键,设置频率100KHz,峰峰值V0为0.5V,偏置V1为3V。(这里说明一点,峰峰值对应的带宽越高,其可设置的范围越低)

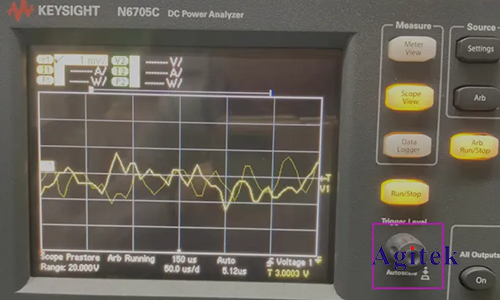

  4.设置好参数之后,打开输出通道,并点击Arb Run/Stop按键,让Arb运行起来,用N6705C的示波器模式来观察任意波形,显示如下(可以按Trigger Level按键做Autoscale自动调节):


  从图上内容可以看出,输出的波形无任何规律,看上去像是噪声。即使改变Y轴的分辨率和横轴的时间刻度,对于波形显示无任何帮助。

  这时,如果电源输出的信号接到示波器的输入端,会发现波形


  输出正常,这是由于示波器的采样率远高于电源的示波器模式的采样率(电源最大的采样率是200KHz)

  示波器中测试到的波形频率是97.63 KHZ接近Arb的100 KHz,最大电平和最小电平数值和设置参数也基本吻合(2.75v-3.25V)。

       以上就是N6705C 直流电源分析仪如何输出高带宽波形相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
