万用表使用知识和技能

　　一、万用表的分类和优缺点对比

　　常用的万用表有指针式和数字式两种：

　　指针式万用表是以机械表头为核心部件构成的多功能测量仪表，所测数值由表头指针指示读取；

　　数字万用表所测数值由液晶屏幕直接以数字的形式数显示，同时还带有某些语音的提示功能。

　　按外形划分：

　　有台式、钳形式、手持式和袖珍式等。

　　优缺点对比：

　　指针式万用表的读数精度较数字式万用表稍差，但指针摆动的过程比较直观、明显，其摆动速度和幅度有时也能比较客观地反映被测量值的大小和方向。数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

　　二、指针式万用表

　　指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。表头：是测量的显示装置；万用表的表头实际上是一个灵敏电流计转换开关：选择被测电量的种类和量程（或倍率）测量线路：将不同性质和大小的被测电量转换为表头所能接受的直流电流。

　　指针式万用表使用注意事项

　　使用时

　　（1）必须水平放置，以免造成误差。

　　（2）不要碰撞硬物或跌落到地面上。

　　（3）不能用手去接触表笔的金属部分。

　　（4）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

　　正确接线

　　1.红表笔与“＋”极性插孔相连，黑表笔与“—”或“＊”或“COM”极性插孔相连。

　　2.测量直流量时，注意正、负极性，以免指针反转。

　　3.测电流时，仪表应串联在被测电路中；测电压时，仪表应并联在被测电路两端。

　　4.测量晶体管时，应牢记万用表的红表笔与表内电池的负极相接；黑表笔与表内电池的正极相接。

　　正确选择测量挡位

　　1.测电压时应将转换开关放在相应的电压挡；测电流时应放相应的电流挡等。

　　2.选择电流或电压量程时，最好使指针处在标度尺三分之二以上位置；选电阻量程时，最好使指针处在标度尺的中间位置。

　　3.测量时，不确定被测数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。

　　使用后

　　(1)万用表使用完毕后，如果没有空档，应将量程转换开关置于最高交流电压档；如果有空档（“*”或“OFF”），则应拨至该档

　　(2)万用表长期不用时，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

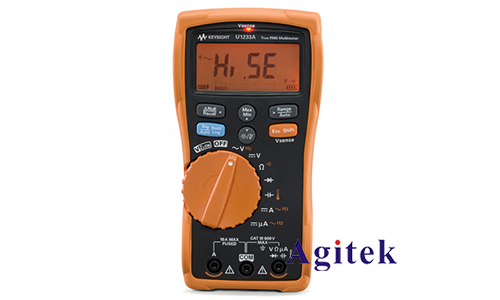

　　三、数字式万用表

　　数字万用表的注意事项

　　a、如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

　　b、满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

　　c、测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。f当显示“”、“BATT”或“LOW BAT”时，表示电池电压低于工作电压。

　　四、万用表使用经验

　　1.万用表测漏电方法：

　　用万用表的通断档，量地与被量电路部位，如果表显示有阻值，则判断不绝缘。但实际上如果测漏电的话应该用兆欧表，也就摇表。因为万用表测量时表笔两端的电压很低，一般不超过9v，不能击穿间隙漏电。而兆欧表可以达到1000v以上。将万用表接头插入测量交流电对应接线柱，然后用一只笔测零线或者地线，另外一只笔测你怀疑漏电的地方，看万用表示数，如果是0，说么此处无漏电，无电压！如果是220或者其他超过36V的电压示数，都是漏电的，说明此处不安全！用万用表电阻档200M档测量绝缘电阻，先确定是哪根线漏电，或者哪两根线短路。方法如下：测量火线和零线的绝缘电阻，测量火线对地线的绝缘电阻，测量零线对地线绝缘电阻。如果短路绝缘电阻基本为零。知道哪根线漏电了，在用分段查找法，逐步缩小故障范围。或者用排除法，把线路分开后一段一段的通电试验。

　　2.万用表如何区分零线和火线：

　　一般来说,鉴别市电中的零线,火线,非用低压试电笔不可,用万用表能区别也火线和零线吗?回答是肯定的,方法如下:将万用表的量程开关拨至交流电压250V或500V档.黑表笔接室内的自来水管工潮湿地面,土地等,红表笔与电源线或电源插座孔接触,万用表指示的电压值较高的为火线,电压值较低或为零的为零线.

　　3.用数字万用表测量零火线的方法：

　　用万用表就可以很方便的测量出家里的零线火线，只要你用数字万用表，钳型万用表，指针机械万用表的交流电压档就可以。万用表量程开关到到交流电压档(应该所以的万用表都有这样的功能，量程从200mV到750V，一般选择200V档，有的钳型表没有200V档可以选再大一点量程。指针万用表档位要小点可以选10 V 100V)再用红黑表笔分别插在V/COM里(平时测量家电220V电压的插孔)将黑表笔线绕在左手里2-3圈(看图)当然越多越好，注意了：此时黑表笔金属针千万不要碰到手，以防电击然后就可以测试了，右收拿红表笔分别测插座或者零火线，你记下2次测量的结果，之间肯定有个一大一小的电压，测得大的电压就是火线，小电压值当然是零线了，如果测地线肯定是没更小的电压甚至没电压(要看你家的地线接了没有哦！)通过零线和火线的电压的测量值区别，一目了然。

　　五、万用表测量技巧

　　1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

　　2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。③测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

　　3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN结的好坏。在路测量时，用R×10Ω档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R×1Ω档来测），一般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小阻值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。

　　4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最准确。要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。

　　5、测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。

　　方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V（根据稳压值）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。

　　6、测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP管，不管是小功率、中功率、大功率管，测其be结cb结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K左右。为进一步估测管子特性的好坏，必要时还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为47型表测得数据，其它型号表大概略有不同，可多试测几个好管总结一下，做到心中有数）如果读数偏大太多，可以断定管子的特性不好。还可将表置于R×10kΩ再测，耐压再低的管子（基本上三极管的耐压都在30V以上），其cb结反向电阻也应在∞，但其be结的反向电阻可能会有些，表针会稍有偏转（一般不会超过满量程的1/3，根据管子的耐压不同而不同）。同样，在用R×10kΩ档测ec间(对NPN管）或ce间（对PNP管）的电阻时，表针可能略有偏转，但这不表示管子是坏的。但在用R×1kΩ以下档测ce或ec间电阻时，表头指示应为无穷大，否则管子就是有问题。应该说明一点的是，以上测量是针对硅管而言的，对锗管不适用。不过现在锗管也很少见了。另外，所说的“反向”是针对PN结而言，对NPN管和PNP管方向实际上是不同的。
