安捷伦53220A如何记录脉冲

发布日期:2023-03-27 16:21:15         浏览数:

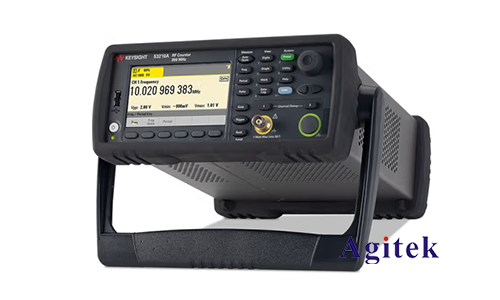

  安捷伦53220A是一种频率计/计数器,可用于记录脉冲。以下是记录脉冲的基本步骤:


  连接输入信号:将脉冲信号连接到53220A的输入端口。可以使用BNC连接器或夹子等连接器。

  选择计数模式:按下“Function”按钮,选择计数模式。在计数模式下,53220A将记录输入信号的脉冲数量。

  设置计数器参数:根据信号的特性,设置计数器参数。例如,设置计数时间、门限等。

  开始计数:按下“Start”按钮开始计数。

  停止计数并读取结果:计数完成后,按下“Stop”按钮停止计数并读取结果。结果可以在显示屏上查看,也可以通过GPIB或RS-232接口输出到计算机。

  除了基本的记录脉冲的步骤,安捷伦53220A还具有许多其他的功能和选项,例如:

  多种计数模式:除了基本的计数模式外,还支持周期测量模式、时间间隔测量模式等多种计数模式。

  显示和存储统计信息:在计数过程中,53220A还会记录和显示统计信息,例如脉冲频率、平均频率、最大频率、最小频率等。这些信息也可以通过GPIB或RS-232接口输出到计算机并存储。

  外部触发控制:可以通过GPIB或RS-232接口,以及前面板的“Trigger”按钮,控制外部触发信号的触发和计数操作。

  精确度和分辨率:安捷伦53220A具有高精度和高分辨率,可实现非常精确的计数和测量操作。


  总的来说,安捷伦53220A是一种非常强大和多功能的计数器/频率计,可以满足许多不同应用场景的需求,包括记录脉冲、测量频率、时间间隔等等。如果您需要进一步了解53220A的功能和使用方法,可以查看其用户手册或咨询安捷伦的技术支持团队。
