矢量网络分析仪:射频工程师必备的仪器

发布日期:2023-04-12 14:14:40         浏览数:

  矢量网络分析仪(VNA)是一种用于测量和分析高频、射频和微波电路和系统的重要仪器,广泛应用于通信、雷达、卫星和微波领域。作为射频工程师必备的仪器之一,下面我们来了解一下矢量网络分析仪的原理、结构和应用。

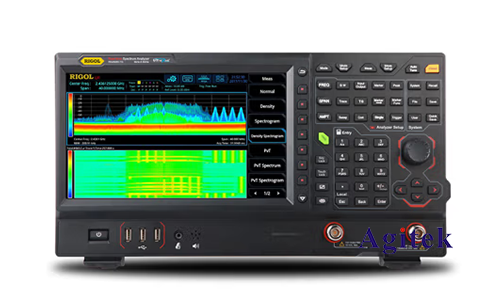

矢量网络分析仪:射频工程师必备的仪器

  矢量网络分析仪的原理是通过对被测物件的S参数(散射参数)进行测量,来分析和描述物件的传输特性。S参数是描述电路或系统中电信号的散射规律的参数,其中S11表示输入信号反射回来的功率,S21表示输入信号到输出端口的传输功率,S12表示从输出端口返回到输入端口的反向传输功率,S22表示输出端口反射回来的功率。利用矢量网络分析仪可以测量这些参数,并对其进行分析和处理,以评估电路或系统的性能和特征。

  矢量网络分析仪的结构通常包括信号源、频率变换器、射频/微波接口、反射桥、功率检测器、信号处理器等组件。其中信号源用于产生高频信号,频率变换器用于将高频信号转换为中频信号,射频/微波接口用于将中频信号传输到被测物件,反射桥用于测量反射信号的功率,功率检测器用于测量传输信号的功率,信号处理器用于对信号进行数字化、滤波、放大和处理等操作。

  矢量网络分析仪在射频工程中具有广泛的应用价值。首先,它可以用于测量和分析各种被动和有源电路的传输特性,如滤波器、功分器、耦合器、功率放大器等。通过对这些电路的S参数进行测量和分析,可以评估其带宽、损耗、插入损耗、隔离度等性能和特征。

  其次,矢量网络分析仪还可以用于测量和分析各种无线通信系统的传输特性,如天线、滤波器、放大器、调制器、解调器等。通过对这些组件的S参数进行测量和分析,可以评估无线通信系统的带宽、传输距离、信噪比、发射功率等性能和特征。

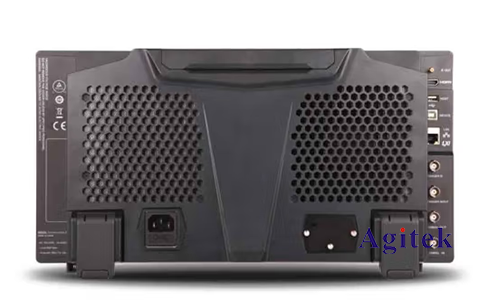

矢量网络分析仪:射频工程师必备的仪器

  最后,需要注意的是,在使用矢量网络分析仪时,需要掌握一定的基础知识和操作技巧,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
