测试新型电介质材料的介电常数和损耗的方法和技术

　　新型电介质材料在电子、通信、能源等领域中具有广泛的应用前景，其中介电常数和损耗是评估电介质材料性能的重要指标。因此，测试新型电介质材料的介电常数和损耗具有重要的科研和工程应用价值。下面我们来介绍一下测试新型电介质材料的介电常数和损耗的方法和技术。

　　一、介电常数测试

　　传统方法

　　传统方法通常是采用示波器和滤波器进行测试。将电介质材料插入到一对平行金属板中，作为电容器的介质。然后，通过使用信号发生器提供输入信号，将信号传递到电容器中，用示波器来测量输入信号和输出信号的幅度和相位差异。通过测量得到的输出和输入信号之间的比值，可以计算出电介质材料的介电常数。

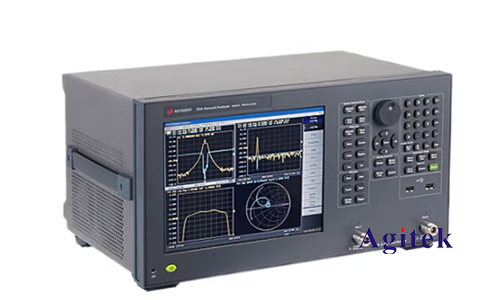

　　矢量网络分析仪

　　相较于传统方法，矢量网络分析仪的精度更高、测试速度更快、测试频率更宽。矢量网络分析仪可以通过测量电介质材料的S参数来计算介电常数。同时，由于矢量网络分析仪可以测量多个频率下的S参数，因此可以获得电介质材料在整个频率范围内的介电常数。

　　二、损耗测试

　　传统方法

　　传统方法通常是采用衰减器和带通滤波器进行测试。将电介质材料放置在一对平行金属板之间，作为电容器的介质。然后，通过信号发生器提供输入信号，并将信号传输到电容器中。在信号传输过程中，通过衰减器将信号衰减，直到信号的功率达到一定的噪声水平。然后，使用带通滤波器来测量输入和输出信号的功率，并计算电介质材料的损耗。

　　矢量网络分析仪

　　相较于传统方法，矢量网络分析仪可以更为准确地测量电介质材料的损耗。矢量网络分析仪可以通过测量电介质材料的S参数来计算其损耗，其中损耗通常用电介质材料的虚部来表示。在使用矢量网络分析仪进行测量时，可以通过控制参考平面的位置来消除反射信号的影响，从而提高测试的精度。此外，矢量网络分析仪还可以测量多个频率下的S参数，因此可以获得电介质材料在整个频率范围内的损耗。

　　三、实验注意事项

　　在进行介电常数和损耗的测试时，需要注意以下几点：

　　选择合适的测试频率范围

　　介电常数和损耗通常是随着频率的变化而变化的，因此需要选择合适的测试频率范围。对于某些特殊的电介质材料，需要在更宽的频率范围内进行测试。

　　准确控制测试环境

　　介电常数和损耗的测试结果可能会受到环境因素的影响，因此需要在测试过程中准确控制测试环境。例如，需要控制温度、湿度、磁场等因素的影响，以确保测试结果的准确性。

　　校准测试设备

　　测试设备的校准对于测试结果的准确性至关重要。在进行测试前，需要对测试设备进行校准，并定期进行检查和维护，以确保测试结果的准确性和稳定性。

　　使用合适的电介质材料样品

　　选择合适的电介质材料样品对测试结果的准确性也非常重要。需要选择具有代表性的样品，并注意样品的制备、存储和处理过程，以避免样品的质量对测试结果产生影响。

　　总之，测试新型电介质材料的介电常数和损耗是电介质材料研究和应用的基础。选择合适的测试方法和设备，注意测试环境和样品制备，可以获得准确和可靠的测试结果，为电介质材料的研究和应用提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
