安捷伦示波器记录波形怎么设置

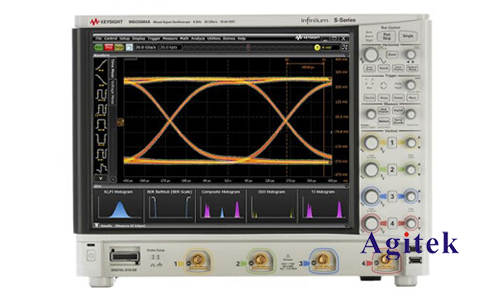

安捷伦示波器是一种常用的电子测量仪器,用于记录和显示电信号的波形。以下是一般示波器记录波形的设置步骤:
1.连接示波器:将待测信号连接到示波器的输入端口。确保连接正确,并选择合适的探头。
2.设置触发模式:示波器需要一个触发信号来开始记录波形。通常,您可以选择自动触发或手动触发模式。在自动触发模式下,示波器会自动触发并显示波形。在手动触发模式下,您需要手动触发示波器以显示波形。触发模式的具体设置取决于示波器型号和功能。
3.选择垂直和水平缩放:调整示波器的垂直缩放以适应输入信号的幅度范围。您可以使用示波器的垂直缩放控件或旋钮进行调整。同时,您还可以选择水平缩放以更好地显示波形的细节。
4.设置时间基准:示波器的时间基准决定了显示波形的时间范围。您可以选择不同的时间基准,如毫秒、微秒、纳秒等。选择合适的时间基准以确保所记录的波形在屏幕上完整显示。
5.调整触发电平:示波器的触发电平确定了触发信号的阈值。当信号超过或低于触发电平时,示波器将触发并显示波形。对于不同类型的信号,您可以设置不同的触发电平,并使用示波器的触发电平控制进行调整。
6.校准示波器:为了获取准确的测量结果,您可能需要校准示波器。校准过程可能会因示波器型号而异,通常需要参考示波器的用户手册或相关文档。
7.开始记录波形:在设置完成后,您可以开始记录波形。触发信号到达时,示波器将开始采集数据并显示波形。您可以使用示波器的控制按钮或触发按钮来开始和停止记录。
请注意,示波器的具体操作步骤可能会因具体型号和功能而有所不同,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
