安捷伦示波器测纹波

发布日期:2023-07-21 11:47:41         浏览数:

    安捷伦是一家知名的测试和测量设备制造商,他们的示波器可以用于对纹波进行测量。

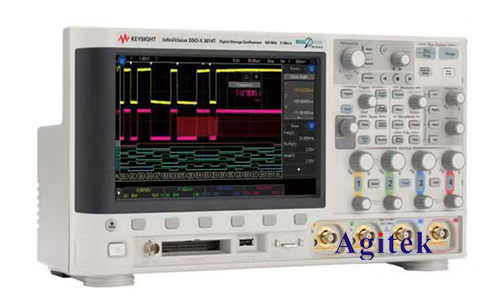

安捷伦示波器测纹波(图1)

  纹波是指在电源输出或信号传输中,波形上出现的小幅度的波动或噪声。在电源系统中,纹波通常是由电源组件之间的相互作用、电源负载变化以及特定电源设计的限制等因素引起的。

  使用安捷伦示波器测量纹波时,以下是一些可能的步骤:

  1.连接配置:将示波器的探头正确连接到电源或信号源的输出端,并确保连接可靠。

  2.设置触发:设置示波器的触发模式,并选择适当的触发源。可以使用边沿触发、脉宽触发等。

  3.垂直设置:根据待测量的纹波幅度,调整示波器的垂直设置,即通道的灵敏度和垂直缩放。

  4.横向设置:根据所需测量的时间范围,调整示波器的横向设置,即水平缩放和时间基准。

  5.获取波形:通过启动示波器的数据采集功能,获取待测量的纹波波形。

  6.分析纹波:使用示波器的测量功能和数学运算来分析纹波波形。可以测量峰峰值、平均值、有效值等参数。

  7.观察结果:根据测量结果和纹波的规格要求,判断纹波是否符合要求,或者是否需要优化电源或信号源的设计。

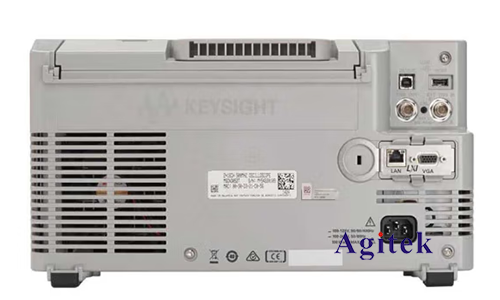

安捷伦示波器测纹波(图2)

  需要注意的是,示波器的性能和设置会对纹波测量结果产生影响,因此在进行纹波测量时,要确保示波器具备足够的带宽和垂直分辨率,并正确设置相关参数,以获得准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
