安捷伦示波器时延测量方法与步骤

发布日期:2023-08-09 11:42:53         浏览数:

  时延测量是在电子、通信和工程领域中非常重要的任务之一。安捷伦示波器作为高性能测量设备,也可以用于测量信号的时延。以下是使用安捷伦示波器进行时延测量的方法和步骤:

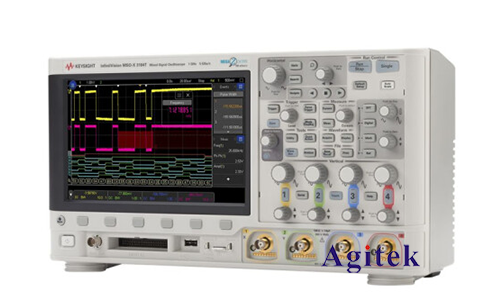

安捷伦示波器时延测量方法与步骤(图1)

  1.准备工作:

  确保示波器和信号源正常工作。

  确定需要测量时延的信号和参考信号。

  2.连接设备:

  将信号源连接到示波器的一个通道。

  将参考信号连接到示波器的另一个通道。

  3.触发设置:

  打开示波器并进入触发设置界面。

  将触发源设置为参考信号的通道。

  设置触发类型为边沿触发,根据信号的上升沿或下降沿进行触发。

  4.调整时间基准:

  在示波器上选择合适的时间基准,确保能够清楚地观察信号的波形。

  5.捕捉波形:

  调整示波器的垂直缩放和水平缩放,使信号波形在屏幕上合适地显示。

  6.设置测量工具:

  进入示波器的测量工具菜单,选择时延测量工具。

  7.配置测量参数:

  选择需要测量的信号和参考信号。

  设置测量参数为时延,并选择测量的边沿(上升沿或下降沿)。

  8.进行测量:

  触发示波器,使其捕捉到信号和参考信号的波形。

  示波器会自动计算并显示信号与参考信号之间的时延值。

  9.分析结果:

  检查测量结果,确保其准确性和合理性。

  根据需要,可以将测量结果保存到示波器或计算机中。

  10.校准和校验:

  定期校准示波器以确保测量的准确性。

  在进行重要测量前,进行校验以验证示波器的性能。

  11.高级测量:

  对于复杂信号,可能需要进行多点测量或使用高级测量工具来获得更精确的时延值。

  12.实际应用:

  将测量结果用于信号传输路径的时延分析、信号完整性评估等领域。

  13.数据记录和报告:

  记录测量结果,包括所用设置和测量条件。

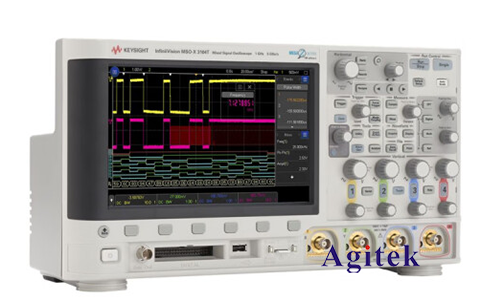

安捷伦示波器时延测量方法与步骤(图2)

  通过以上步骤,您可以使用安捷伦示波器准确地测量信号的时延,从而在电子、通信和工程应用中得到有价值的信息。不过请注意,在进行测量前务必熟悉示波器的操作手册,并在实际操作中保持谨慎,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
