如何利用Excel轻松创建任意波形?

发布日期:2023-12-25 14:35:07         浏览数:

  使用Excel构建任意波形,并将其传输到任意波形发生器。

  在从零开始创建任意波形时,大多数工程师要么采用工程编程环境,比如Matlab、LabVIEW或VEE,要么采用免费或收费的定制任意波形软件套件。这些是很好的工具,但如果你不常用的话,它们的价格就显得比较昂贵,并且学会使用也比较耗时。多数工程师未曾想到的另一个方案是Excel。

  Excel是构建定制任意波形的好工具,因为它内置有先进的算术运算功能,能够处理大量数据(波形点),并且早已成为每个人电脑中必备的软件。那么问题就变成,“如何将波形从Excel转移到任意波形发生器?”,Excel和现代化任意波形发生器有一个共同点,即CSV文件格式。Excel可以读取CSV文件,并且Excel电子表格可以保存为CSV文件。现代化任意波形发生器可以从CSV文件中读取和创建任意波形。若要将CSV转移到任意波形发生器,只需将文件从PC转移到任意波形发生器的前面板,然后将其加载到波形存储器中。

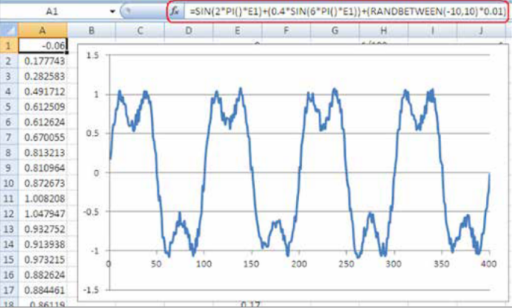

  我们来看个例子。通过使用Excel,可以创建一个任意波形,它由正弦波加上三次谐波噪声和任意噪声构成。Excel电子表格的屏幕快照如下所示。注意绘制出的任意波形结果,用于创建波形的内置Excel功能用红色圈出。

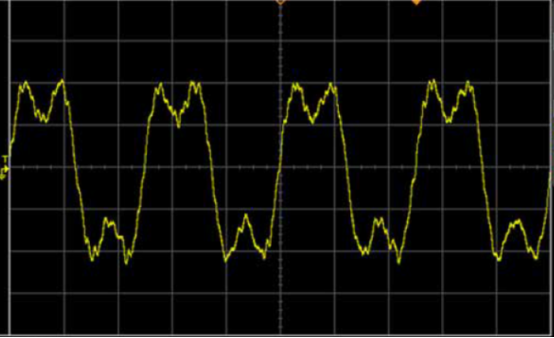

  然后,将Excel电子表格另存为CSV文件。再通过U盘将该文件转移到任意波形发生器。任意波形发生器重建任意波形,然后下面的示波器屏幕快照捕获到该任意波形。


  可以看到,Excel提供了一种简单、免费创建任意波形的方法,而CSV文件格式使得任意波形可以方便地传输到任意波形发生器。如果你喜欢使用软件环境来生成任意波形,或者你需要更先进的算术运算功能而Excel无法满足需求,你仍然可以避免必须远程连接你的任意波形发生器并对其编程。大多数编程环境,如Matlab和LabView,都有用于读写CVS文件的API。只需让你的程序将任意波形写入CSV文件,然后将其传输到任意波形发生器,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
