lcr数字电桥测试仪acr怎么调

发布日期:2024-01-12 15:18:10         浏览数:

  在电子领域中,LCR数字电桥测试仪是一种广泛应用的仪器,用于测量电感(L)、电容(C)和电阻(R)等电学元件的参数。其中,ACR(等效串联电阻)是电感的一个重要参数,其准确测量对于保证电路性能至关重要。本文将详细介绍如何调校LCR数字电桥测试仪中的ACR参数,以确保测量结果的准确性。

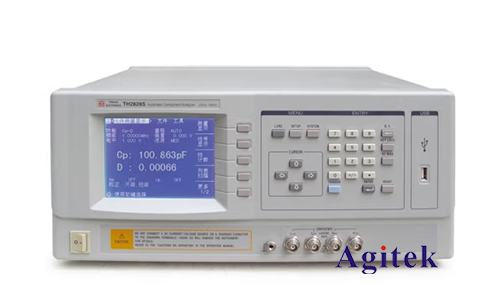

lcr数字电桥测试仪acr怎么调(图1)

  1.了解ACR的重要性

  ACR是电感器件中的等效串联电阻,它反映了电感元件中的电阻损耗。在电路设计和测试中,ACR的准确测量对于评估电感元件的性能和影响电路整体性能至关重要。

  2.确保测试仪器的正确连接

  在调校ACR之前,首先要确保LCR数字电桥测试仪与被测电感元件正确连接。使用正确的测试夹具和连接线,确保良好的电气接触,并避免其他电路元件对测量结果的影响。

  3.设置测试仪器的基本参数

  在调校ACR之前,需要设置测试仪器的基本参数,包括测试频率、测试信号电平等。这些参数的选择应基于被测电感元件的特性和测试需求。一般而言,低频率和适度的测试信号电平有助于获得准确的ACR测量结果。

  4.进行开路和短路校准

  在进行ACR测量之前,进行开路和短路校准是非常重要的一步。开路校准用于消除测试线和连接器的电阻对测量结果的影响,而短路校准则用于消除测试线和连接器的电容和电感。

  5.进行ACR校准

  ACR校准的目标是确保测试仪器准确地测量电感元件的等效串联电阻。在数字电桥测试仪上,通常可以通过仪器菜单或面板上的按钮进入ACR校准模式。根据仪器的操作手册,按照指导依次进行校准操作。这可能包括输入标准电感值并调整仪器以匹配标准值。

  6.验证测量结果

  完成ACR校准后,进行一系列验证测量,以确保测试仪器准确测量不同电感元件的ACR。可以使用具有已知ACR值的标准电感进行验证,检查测量结果是否与预期值一致。

  7.定期维护和再校准

  LCR数字电桥测试仪在使用一段时间后可能会出现漂移或性能下降。因此,建议定期进行维护和再校准,以保证测量结果的准确性。

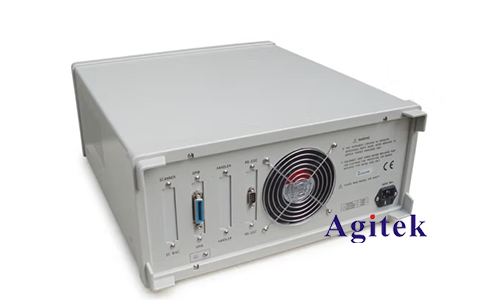

lcr数字电桥测试仪acr怎么调(图2)

  调校ACR参数是确保LCR数字电桥测试仪准确测量电感元件性能的关键步骤。通过正确连接仪器、设置基本参数、进行开路和短路校准以及进行ACR校准,可以提高测量的准确性和可重复性。在工程和科研领域,这些步骤的正确执行对于保证电路设计和测试的可靠性至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
