lcr测试仪怎么测电感

发布日期:2024-01-17 11:45:37         浏览数:

  LCR测试仪是一种广泛应用于电子元器件测试领域的仪器,它可以测量电感、电容和电阻等参数,为电路设计和维护提供了重要的数据支持。本文将重点介绍LCR测试仪在电感测量中的应用原理和操作指南,帮助读者更好地理解和使用该仪器。

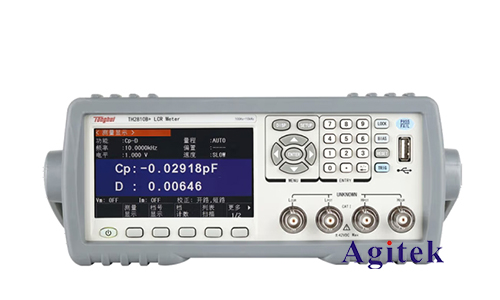

lcr测试仪怎么测电感

  一、电感测量原理:

  电感是电子元器件中常见的一种passives元件,用于存储电能。LCR测试仪通过在被测电感上加交变电流,测量电流和电压之间的相位差、幅值比等参数,从而得出电感的各项参数。

  1.交变电流原理:

  LCR测试仪使用交变电流进行测试,通过在电感上施加交变电流,测量得到的电流和电压之间的关系,从而计算出电感的值。在交变电流下,电感的阻抗与频率相关,因此在测量时需要设置适当的测试频率。

  2.相位差测量原理:

  在电感测量中,相位差是一个重要的参数。它表示电流和电压之间的时间差,通过测量相位差,可以更准确地计算电感的值。

  二、LCR测试仪电感测量步骤:

  以下是使用LCR测试仪测量电感的基本步骤:

  1.连接电路:

  将LCR测试仪的测试夹具连接到被测电感的两端,确保连接稳固。注意电路连接的极性,确保正确连接。

  2.设置测试参数:

  在LCR测试仪上设置适当的测试参数,包括测试频率、激励电平等。不同的电感可能需要不同的测试参数,根据具体情况进行调整。

  3.开始测试:

  启动LCR测试仪,观察显示屏上的测量结果。通常,LCR测试仪会显示电感的阻抗、相位差等信息,根据这些信息可以计算出电感的各项参数。

  4.记录结果:

  记录测量得到的结果,包括电感值、相位差等。可以根据需要进行多次测量,以确保结果的准确性。

  三、注意事项与常见问题:

  在使用LCR测试仪进行电感测量时,需要注意以下事项:

  1.测试频率选择:

  不同的电感在不同的频率下具有不同的阻抗特性,因此在选择测试频率时要根据被测电感的特性进行合理的选择。

  2.连接质量:

  确保测试夹具与被测电感之间的连接质量良好,避免因连接不良导致测量误差。

  3.阻抗补偿:

  某些情况下,被测电感的阻抗可能会影响测量结果,可以通过LCR测试仪的阻抗补偿功能进行调整。

  4.注意安全:

  在测试过程中要注意电路的安全性,避免电击等危险情况的发生。在测量前确保仪器和电路处于安全状态。

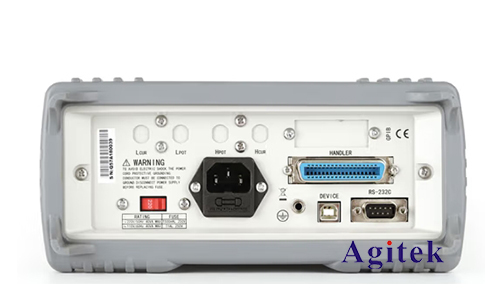

lcr测试仪怎么测电感

  LCR测试仪在电感测量中具有重要的应用价值,通过合理设置测试参数和正确操作,可以获得准确的电感参数。在实际工程应用中,熟练掌握LCR测试仪的使用方法,将有助于提高电路设计的效率和准确性。希望本文提供的操作指南能够帮助读者更好地理解和使用LCR测试仪进行电感测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
