矢量网络分析仪可以测哪些参数

发布日期:2024-01-17 11:46:35         浏览数:

  矢量网络分析仪(Vector Network Analyzer,简称VNA)是一种高精度、高性能的电子测试仪器,广泛应用于射频(RF)和微波领域。它通过测量电信号在设备或系统中的传输和反射特性,帮助工程师深入了解电路和系统的性能,优化设计,提高系统性能。下面将详细介绍矢量网络分析仪可以测量的一些重要参数。

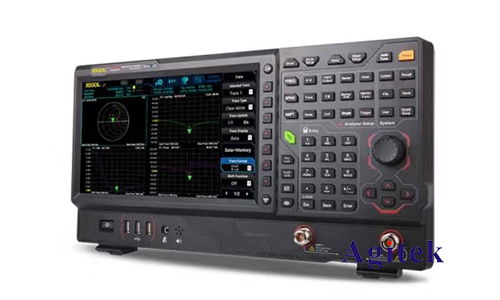

矢量网络分析仪可以测哪些参数

  1.幅频特性(Magnitude-Frequency Response):

  矢量网络分析仪能够测量信号在不同频率下的幅度响应。这对于分析电路的频率响应以及检测系统中的放大或衰减特性非常关键。通过绘制幅频特性图,工程师可以识别并解决频率响应中的问题,确保系统在所需频率范围内稳定工作。

  2.相频特性(Phase-Frequency Response):

  除了幅度响应外,矢量网络分析仪还可以测量信号在不同频率下的相位响应。相位信息对于时域分析和系统稳定性至关重要。通过观察相频特性,工程师能够准确地评估信号在系统中的传播时间,从而更好地了解系统的性能。

  3.反射损耗(Return Loss):

  矢量网络分析仪用于测量信号在系统中的反射损耗,即从系统中反射回来的信号相对于输入信号的损耗。反射损耗是衡量系统性能和信号匹配度的重要指标,低反射损耗通常意味着更好的匹配和性能。

  4.驻波比(Voltage Standing Wave Ratio,VSWR):

  VSWR是反映系统中信号匹配程度的指标,它是输入和输出信号的驻波比值。矢量网络分析仪通过测量信号的幅度反射系数来计算VSWR,从而帮助工程师评估系统中的匹配质量。低VSWR通常是设计优秀系统的指标之一。

  5.传输损耗(Insertion Loss):

  传输损耗是信号通过系统时的损耗,包括传输线、连接器和其他组件的损耗。矢量网络分析仪可测量信号通过系统时的实际损耗,有助于工程师评估系统的整体性能,进行有效的优化。

  6.相位噪声(Phase Noise):

  在频率合成器和振荡器设计中,相位噪声是一个关键的参数。矢量网络分析仪可以测量信号的相位噪声,帮助工程师优化时钟和频率源,确保系统的性能和稳定性。

  7.群时延(Group Delay):

  群时延是信号通过系统时引起的时延,矢量网络分析仪可以测量不同频率下的群时延。在一些应用中,如雷达和通信系统,精确的群时延控制至关重要。

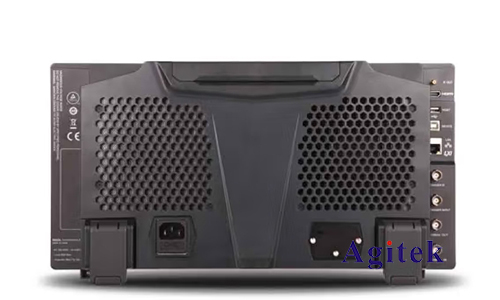

矢量网络分析仪可以测哪些参数

  总的来说,矢量网络分析仪在电子工程领域中具有广泛的应用,通过测量上述参数,工程师能够深入了解电路和系统的性能,从而进行有效的设计和优化。这些测量数据对于确保无线通信、雷达、卫星通信等系统的高性能至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
