泰克示波器设置脉宽触发

发布日期:2024-01-18 15:24:42         浏览数:

  示波器在电子设计与故障诊断中发挥着重要作用。示波器可以显示电路中信号的形态,从而帮助我们分析电路工作状态和发现问题。其中一个常见的功能就是脉宽触发,它可以帮助我们捕获和观察脉冲信号的脉宽变化。本文将介绍如何在泰克示波器上设置脉宽触发功能。

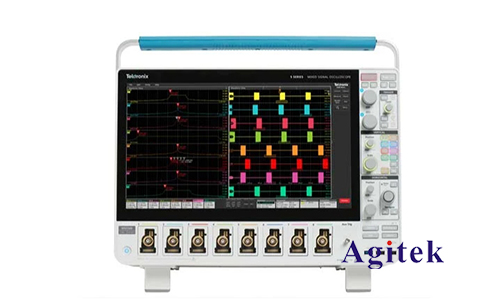

泰克示波器设置脉宽触发

  首先,需要选择脉宽触发作为触发源。泰克示波器通常会有"Trigger"选项,选择后会出现多个触发模式选择,其中就有"Pulse Width"代表脉宽触发。选择后会进入脉宽触发设置界面。

  其次,需要设置脉宽触发的阈值。示波器会显示被测试信号的形态,我们需要根据信号波形选择一个阈值水平作为参考。阈值水平应位于信号上升沿和下降沿之间的水平部分,这样就可以识别出完整的脉冲信号。设置好阈值后,示波器会根据它来判断脉冲宽度。

  接下来,需要选择脉宽触发类型。泰克示波器通常提供了大于、小于和时间间隔三种类型。其中,大于和小于类型分别可以捕获脉宽大于或小于我们设置的时间间隔的脉冲,时间间隔类型可以捕获脉宽在我们设置的一个范围内的脉冲。正确选择类型是触发功能的关键。

  最后需要设置脉宽时间间隔值。根据测试需要选择一个合适的时间,单位通常为毫秒或微秒。设置好后示波器就会根据我们设置的所有参数进行脉宽触发,捕获我们需要观察的脉冲信号。如果设置成功,每次触发都可以捕获脉宽符合条件的信号。

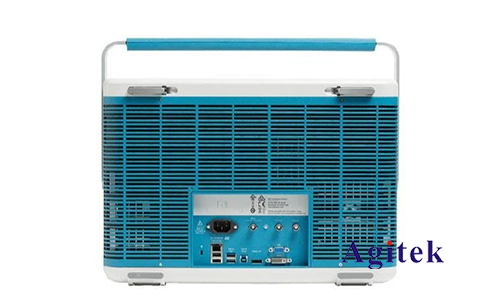

泰克示波器设置脉宽触发

  以上就是如何在泰克示波器上设置脉宽触发功能的基本流程。正确设置各个参数可以有效地观察脉冲信号的脉宽变化,从而分析电路和发现问题,在电子设计与故障诊断中具有很好的应用价值,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
