泰克信号发生器怎么接线

发布日期:2024-01-17 11:48:48         浏览数:

  泰克信号发生器是一种广泛用于电子实验和测试中的仪器,它能够生成各种不同类型的信号,如正弦波、方波、脉冲等。接线是正确使用信号发生器的关键,下面将详细介绍泰克信号发生器的接线方法。

泰克信号发生器怎么接线

  首先,我们需要了解泰克信号发生器的基本组成部分。通常,泰克信号发生器包含以下几个主要部分:输出端、控制面板和电源输入。接下来,我们将分别介绍这些部分的接线方法。

  1.电源输入接线:

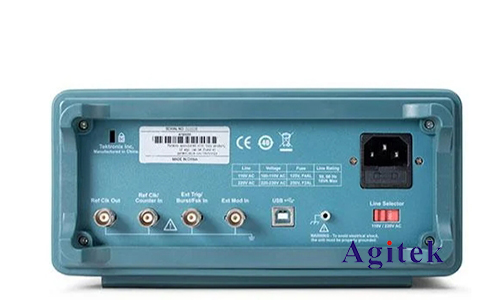

  在使用泰克信号发生器之前,首先需要将其连接到电源。通常,泰克信号发生器的电源输入位于仪器背面。找到电源插口,然后使用提供的电源线将其连接到稳定的电源上。确保电源电压与信号发生器的额定电压相匹配,以避免损坏仪器。

  2.输出端接线:

  泰克信号发生器的输出端通常提供多个选项,包括正弦波、方波和脉冲等。根据实验或测试的需要,选择相应的输出类型。输出端口通常标有相应的符号,如"Sine"表示正弦波,"Square"表示方波,"Pulse"表示脉冲等。使用合适的连接线将选定的输出端口连接到被测试电路或设备的输入端。

  3.控制面板设置:

  控制面板上通常有频率、幅度、波形类型等参数的调节旋钮。根据实验需求,调整这些参数以获得所需的信号特性。例如,您可以通过旋钮调整频率以改变信号的频率,通过幅度控制旋钮调整信号的幅度。确保在调整参数时小心谨慎,以防止对被测试设备或电路造成损害。

  4.连接至被测设备:

  一旦完成信号发生器的基本接线和参数设置,就可以将其输出连接到被测试的电路或设备上。使用适当的连接线将信号发生器的输出端口连接到被测设备的输入端口。确保连接牢固,以获得准确的测试结果。

  5.校准和调试:

  在连接好所有线路后,进行校准和调试是确保信号发生器正常工作的重要步骤。可以使用示波器或其他测试设备来验证生成的信号是否符合预期,并在需要时进行微调。

泰克信号发生器怎么接线

  总的来说,正确的接线对于有效使用泰克信号发生器至关重要。通过仔细遵循制造商提供的用户手册和上述步骤,可以确保仪器正常工作,并能够满足实验或测试的需求,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
