吉时利6517b如何测量电阻

发布日期:2024-01-26 15:06:13         浏览数:

  电阻是电路中一种常见的基本元件,对于电子工程师和电路设计者而言,准确测量电阻值是至关重要的。在测量电阻时,合适的仪器和正确的方法对确保测量结果的准确性至关重要。本文将着重介绍吉时利6517b多用途电测仪在电阻测量中的应用,包括测量原理、操作步骤和一些实际应用案例。

吉时利6517b如何测量电阻(图1)

  一、吉时利6517b电测仪简介

  吉时利6517b是一款高性能的多用途电测仪,广泛应用于科学研究、工程技术以及生产制造等领域。其电阻测量功能十分强大,能够提供高精度的测量结果。在进行电阻测量时,6517b采用的是四线法(四端测量法),以消除引线电阻的影响,确保测量结果的准确性。

  二、电阻测量原理

  四线法是一种常见的电阻测量方法,它通过独立的两对引线,分别用于施加电流和测量电压,从而消除了引线电阻对测量结果的影响。吉时利6517b在进行电阻测量时,通过该原理确保了高精度和可靠性。

  在四线法中,电流引线通过被测电阻,电压引线则连接在被测电阻的两端,确保电流只通过被测电阻,而不流经引线。通过测量电流和电压的关系,计算出电阻值,从而得到准确的测量结果。

  三、吉时利6517b电阻测量步骤

  1.连接电测仪:将6517b的电流引线和电压引线正确连接到被测电阻上,确保连接牢固。

  2.设置参数:打开6517b电测仪,选择电阻测量功能。根据被测电阻的阻值范围,设置合适的测量范围和电流大小。

  3.进行测量:启动电流源,通过四线法施加电流,同时测量电压。6517b将自动计算电阻值,并显示在屏幕上。

  4.记录结果:将测量结果记录下来,包括电阻值和测量时的其他相关参数。

  四、吉时利6517b电阻测量的应用案例

  1.电子元器件测试:在电子制造过程中,对电阻值的准确测量是确保电子元器件性能稳定的关键。6517b的高精度和稳定性使其成为电子元器件测试的理想选择。

  2.传感器校准:传感器的灵敏度和稳定性直接依赖于其内部的电阻值。通过使用6517b进行电阻测量,可以对传感器进行准确的校准,提高其测量精度。

  3.电路设计验证:在电路设计阶段,对电阻值的准确测量有助于验证电路参数的设计是否符合要求。6517b的高精度确保了设计参数的准确性。

  4.材料测试:在材料科学研究中,对材料的电阻特性进行测量是了解其导电性能的重要手段。6517b可应用于各种材料的电阻测试。

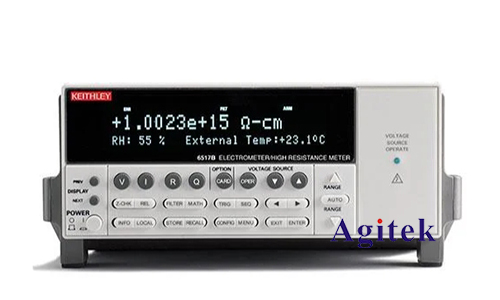

吉时利6517b如何测量电阻(图2)

  综上所述,吉时利6517b电测仪在电阻测量中具有广泛的应用价值,其高精度和可靠性使其成为科研、工程和制造等领域的理想选择。通过正确的操作步骤和合适的参数设置,可以确保测量结果的准确性,为各种应用场景提供可靠的电阻数据,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
