安捷伦示波器怎么测方波

发布日期:2024-01-31 15:48:32         浏览数:

  在电子领域中,方波信号是一种常见的波形,广泛应用于数字电路、通信系统和各种电子设备中。为了确保电路和系统的正常运行,工程师通常需要使用示波器来测量和分析方波信号。本文将重点介绍如何使用安捷伦示波器准确测量方波信号,以确保工程师能够获取可靠的波形信息。

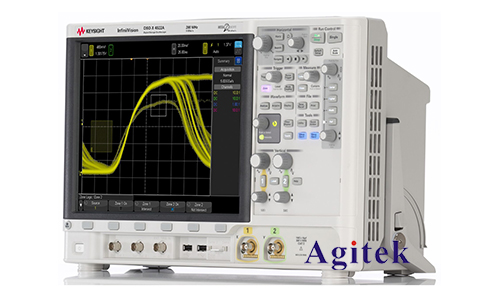

安捷伦示波器怎么测方波

  一、了解方波信号的基本特性:

  方波信号是一种矩形波形,具有快速的上升和下降沿。它的特点是在高电平和低电平之间迅速切换,形成明显的高电平和低电平阶跃。在测量方波信号之前,了解方波的基本特性对正确设置示波器参数至关重要。

  二、设置示波器的基本参数:

  1.选择合适的耦合方式:示波器的输入通道通常有AC和DC两种耦合方式。对于方波信号,通常选择DC耦合,以保留信号的直流分量。

  2.调整触发模式:选择适当的触发模式,通常是边沿触发。对于方波信号,选择上升沿或下降沿触发,以确保波形在屏幕上稳定显示。

  3.设置合适的时间基准:根据方波的频率调整时间基准,确保波形在屏幕上有足够的水平分辨率。较高频率的方波可能需要更短的时间基准。

  三、调整垂直和水平缩放:

  1.垂直缩放:确保方波信号在垂直方向上充分铺满屏幕,以便准确测量其幅值。调整垂直缩放,使波形的峰值和谷值清晰可见。

  2.水平缩放:根据方波的周期调整水平缩放,以确保波形的一个完整周期在屏幕上显示完整。这有助于准确测量方波的频率。

  四、测量方波的重要参数:

  1.测量幅值:使用示波器的测量功能,准确测量方波的峰值和谷值。这有助于了解信号的振幅范围,以确保电路正常工作。

  2.测量频率:利用示波器的频率测量功能,测量方波信号的周期,从而计算其频率。这对于检查电路的时钟和同步信号非常重要。

  3.测量占空比:方波信号的占空比是高电平时间与一个周期时间的比率。通过示波器的测量功能,可以准确测量占空比,确保信号满足设计要求。

  五、使用示波器的高级功能:

  1.FFT分析:对于复杂的方波信号,可以使用示波器的FFT(快速傅里叶变换)分析功能,以查看信号的频谱分布。

  2.波形存储和捕获:如果方波信号存在瞬态现象或突发事件,可以使用示波器的波形存储和捕获功能,以便详细分析和调试。

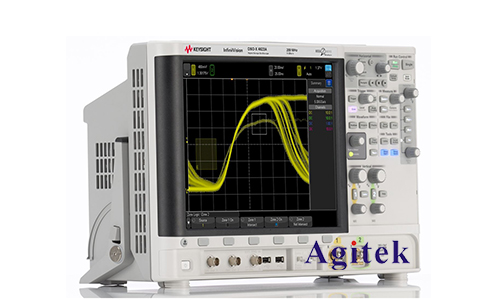

安捷伦示波器怎么测方波

  通过正确设置示波器参数和使用其丰富的测量功能,工程师可以准确地测量和分析方波信号。这对于电子工程师在设计、调试和维护电路和系统时至关重要。在实际应用中,工程师可以根据具体情况灵活运用示波器的各种功能,以获取更详细的信号信息,确保电子设备的稳定运行,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
