安捷伦示波器测波形方法

发布日期:2024-02-28 14:19:05         浏览数:

  在电子领域,示波器是一种常用的测试仪器,用于观察和测量电信号的波形。安捷伦(Agilent)是示波器领域的知名厂商之一,其示波器具有高精度、高性能的特点,被广泛应用于各种领域。本文将详细介绍安捷伦示波器测波形的方法。

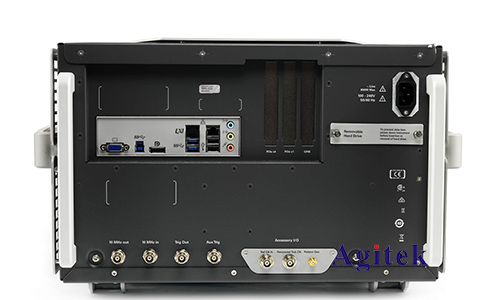

安捷伦示波器测波形方法(图1)

  1.准备工作

  在使用安捷伦示波器之前,首先需要进行一些准备工作:

  确保示波器和被测设备处于正确的电源状态,并连接好信号线。

  调节示波器的触发模式和触发电平,以确保能够捕获到稳定的波形信号。

  设置示波器的时间基准和垂直增益,以适应被测信号的频率和幅度范围。

  2.观察波形

  一旦示波器设置完成,就可以开始观察波形了。通过示波器的显示屏,可以清晰地看到被测信号的波形特征,包括周期、幅度、频率等。可以通过调节示波器的触发模式和触发电平,以及时间基准和垂直增益,来优化波形的显示效果,确保能够清晰地观察到波形的细节。

  3.测量波形

  除了观察波形外,安捷伦示波器还具有丰富的测量功能,可以对波形进行各种参数的测量,包括但不限于:

  峰峰值(PeaktoPeak)

  周期(Period)

  频率(Frequency)

  上升时间(Rise Time)

  下降时间(Fall Time)

  占空比(Duty Cycle)

  通过这些测量参数,可以全面地了解被测信号的特性,为后续的分析和处理提供参考依据。

  4.数据分析

  除了实时观察波形外,安捷伦示波器还支持数据的存储和分析功能,可以将波形数据保存到存储介质中,以便后续的分析和处理。通过数据分析软件,可以对波形数据进行进一步的处理,提取出更多的信息和特征,为问题的解决提供更多的线索和参考。

  5.结束工作

  当完成波形观察和测量后,及时关闭示波器,并将其恢复到初始状态,以确保下次使用时能够正常工作。同时,及时保存好波形数据和测量结果,以备日后查阅和分析。

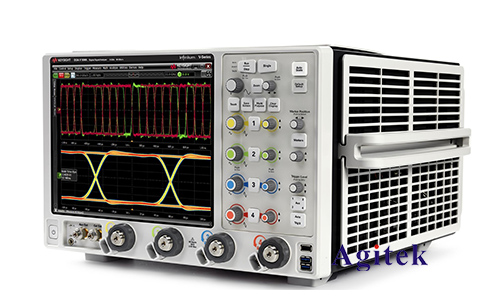

安捷伦示波器测波形方法(图2)

  通过以上步骤,可以有效地使用安捷伦示波器进行波形的观察和测量,为电子工程领域的研究和应用提供强有力的支持,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
