普源DS2072A-S示波器测试纹波方法

发布日期:2024-03-18 14:40:27         浏览数:

  普源DS2072A-S示波器是一款广泛应用于电子测试领域的示波器。在进行电路测试时,纹波是一个重要的参数,它反映了电源稳定性以及电路设计的质量。本文将介绍普源DS2072A-S示波器测试纹波的方法。

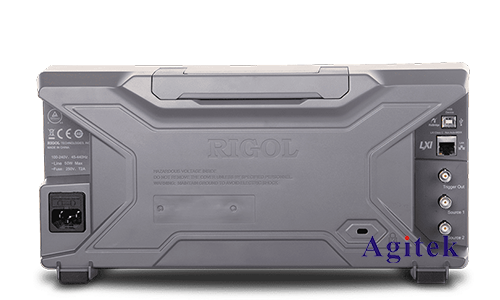

普源DS2072A-S示波器测试纹波方法(图1)

  首先,我们需要了解什么是纹波。纹波是指电源输出中存在的交流成分,通常由电源的滤波电容或电感引起。在电源输出中,纹波会对电路的正常工作产生影响,因此需要进行测试和分析。

  普源DS2072A-S示波器具有高精度的纹波测试功能,可以帮助工程师快速准确地评估电源的纹波情况。下面是测试纹波的步骤:

  第一步,连接示波器和待测电源。将示波器的探头的地线连接到待测电源的负极,探头的信号线连接到待测电源的正极。确保连接稳定可靠,避免产生干扰。

  第二步,设置示波器的触发模式。在示波器的菜单中选择“触发”选项,根据待测电源的输出信号设置触发电平和触发边沿。通常情况下,我们选择上升沿或下降沿触发,触发电平设置为信号的峰值。

  第三步,调整示波器的时间基准。示波器的时间基准决定了波形的水平和时间的尺度。根据待测电源的频率和纹波情况,选择适当的时间基准,确保波形完整可见。

  第四步,进行纹波测试。在示波器的菜单中选择“测量”选项,然后选择“纹波”测量。示波器会自动计算并显示出电源输出的纹波情况,包括纹波幅度和频率。

  第五步,分析纹波数据。根据示波器显示的纹波数据,可以判断电源的稳定性和电路设计的质量。通常情况下,纹波幅度越小,说明电源输出越稳定;纹波频率越高,说明电源滤波能力越强。

  除了以上的基本测试步骤,普源DS2072A-S示波器还提供了其他功能,如自动测量、数据存储和波形分析等。工程师可以根据具体需求选择合适的功能,进行更深入的测试和分析。

普源DS2072A-S示波器测试纹波方法(图2)

  总结起来,普源DS2072A-S示波器是一款功能强大的示波器,可以帮助工程师进行纹波测试。通过合理的连接和设置,工程师可以快速准确地评估电源的纹波情况,并进行相应的分析和改进。在电路设计和电源选型中,纹波测试是一个重要的环节,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
