安捷伦示波器如何存储完整波形

发布日期:2024-03-18 14:42:11         浏览数:

  示波器是一种广泛应用于电子工程领域的测试仪器,用于显示电压随时间变化的波形。安捷伦是示波器行业的领先厂商之一,其示波器具有高精度、高带宽和丰富的功能,能够满足工程师们对波形存储的需求。本文将详细介绍安捷伦示波器如何存储完整波形,并探讨相关的技术原理和优势。

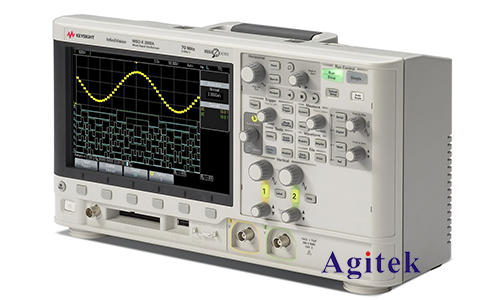

安捷伦示波器如何存储完整波形(图1)

  一、存储技术原理

  安捷伦示波器采用了先进的存储技术,以保证完整波形的存储和显示。其存储技术主要包括两个方面:采样率和存储深度。

  1.采样率

  采样率是指示波器在单位时间内对信号进行采样的次数。安捷伦示波器具备高采样率的特点,能够准确捕捉到电压随时间变化的细节。较高的采样率可以更好地还原信号的形态,从而存储完整波形。

  2.存储深度

  存储深度是指示波器能够存储的波形点数。安捷伦示波器拥有大容量的存储深度,可以存储数十万个波形点,从而保留更多的细节信息。较大的存储深度有助于存储完整波形,避免信号丢失。

  二、存储模式

  安捷伦示波器提供了多种存储模式,以满足不同应用场景的需求。常见的存储模式包括单次存储、连续存储和递归存储。

  1.单次存储

  单次存储模式适用于需要存储单个波形的场景。在该模式下,示波器会在触发条件满足时,立即存储并显示完整波形。这种模式适用于触发事件较为稀少或需要捕捉特定事件的情况。

  2.连续存储

  连续存储模式适用于需要存储多个波形的场景。在该模式下,示波器会以较高的采样率和存储深度进行连续采样和存储,直到存储空间被占满或停止存储。这种模式适用于需要对信号进行长时间监测和分析的情况。

  3.递归存储

  递归存储模式是安捷伦示波器的独有功能,用于存储超过存储深度的长时间波形。该模式将波形分为多个片段存储,并使用循环缓存的方式进行存储。当存储空间被占满时,新的波形片段将覆盖最早的片段,以保证波形的连续性。这种模式适用于需要对长时间、高频率的信号进行存储和分析的情况。

  三、存储优势

  安捷伦示波器在波形存储方面具有以下优势:

  1.高精度的波形还原

  安捷伦示波器的高采样率和存储深度,能够准确捕捉和保留信号的细节信息,实现高精度的波形还原。工程师们可以更加清晰地观察和分析波形,从而提高工作效率。

  2.多种存储模式的灵活应用

  安捷伦示波器提供了多种存储模式,能够灵活应对不同的测试需求。工程师们可以根据具体场景选择合适的存储模式,以实现波形的完整存储和分析。

  3.递归存储的长时间波形存储

  递归存储是安捷伦示波器的独有功能,能够实现长时间、高频率信号的存储和分析。工程师们可以在波形存储空间有限的情况下,依然保留最关键的波形信息。

  结论:

  安捷伦示波器通过先进的存储技术和多种存储模式,能够存储完整波形,并准确还原信号的形态。这为工程师们的波形分析和故障诊断提供了可靠的工具。相信随着技术的不断创新和进步,安捷伦示波器在波形存储方面将能够提供更加出色的性能和功能,满足工程师们不断增长的需求。
