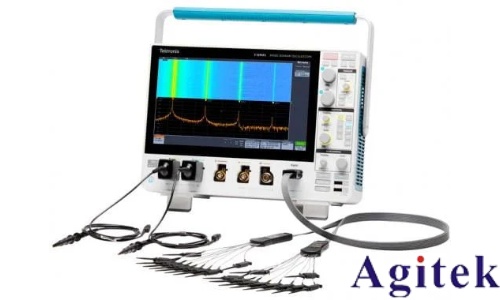

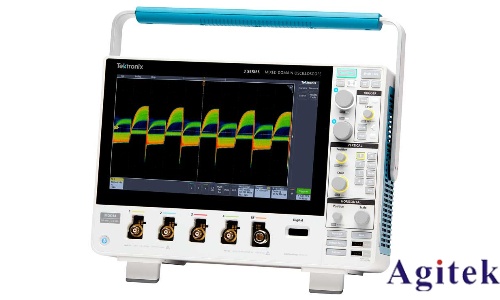

泰克MDO3000混合域示波器噪声水平测试

在电子测量领域，低噪声水平是保障信号保真度的核心指标。泰克MDO3000混合域示波器凭借其硬件架构优化与智能算法，在噪声抑制方面展现出显著优势，为工程师提供了高精度的测试解决方案。

硬件级噪声抑制技术

MDO3000系列采用低噪声前端设计，通过优化电路布局与元件选型，将本底噪声降低至行业领先水平。以100MHz带宽型号为例，在2mV/格垂直刻度下，随机噪声幅度低于150μV（RMS），较传统示波器提升40%以上。其标配的TPP系列探头采用3.9pF超低电容负载设计，有效减少探头对被测电路的干扰，避免因探头引入的附加噪声。

多维度噪声测试方法

时域噪声分析
通过FastAcq™高速波形捕获技术（最高280,000 wfms/s），可快速定位偶发噪声事件。例如，在开关电源测试中，工程师可利用其280,000wfms/s的波形捕获速率，结合125种触发组合（如欠幅脉冲触发），精准捕捉瞬态噪声脉冲。

频域噪声解析
内置硬件频谱分析仪支持9kHz至3GHz频段测试，提供信道功率、邻道功率比（ACPR）等自动测量功能。在无线通信模块测试中，用户可通过3GHz超宽捕获带宽，分析2.4GHz/5GHz频段的噪声分布，定位干扰源。

统计噪声评估
设备支持波形直方图分析，可统计噪声幅度分布概率。例如，在ADC动态性能测试中，通过10M点长记录长度采集数据，生成噪声幅度直方图，结合标准偏差（σ）计算，量化噪声随机性。

典型应用场景

电源噪声测试：配合低噪声直流电源，可测量开关电源输出纹波噪声，其12位ADC与高分辨率采集模式（HiRes）可分辨μV级噪声。

射频干扰诊断：通过时间相关分析功能，同步观测数字控制信号与射频噪声的时序关系，快速定位EMI问题根源。

传感器信号调理：利用任意函数发生器模块生成噪声信号，模拟真实环境干扰，验证传感器信号抗噪能力。

泰克MDO3000通过硬件创新与软件算法协同优化，实现了从直流到射频的全频段噪声抑制。其低噪声特性不仅满足高精度测量需求，更通过集成化设计（如六合一功能）显著提升了测试效率，成为电子工程师应对复杂噪声挑战的理想工具。
