泰克MDO3000 系列示波器信号路径补偿

信号路径补偿 (SPC) 可修正由于温度变化和/或长期漂移引起的直流误差。 如果使用 5 毫伏/格或更 小的垂直设置，那么每当环境温度变化超过 10℃（18℉）就要运行补偿，或每周运行一次。 否则， 可能导致仪器不能达到对于那些伏/格设置所保证的性能水平。

时域和频域信号路径补偿

要补偿信号路径，请执行下列操作：

1. 将示波器预热至少 20 分钟。删除 从通道输入的所有输入信号（探头的和电缆的）。输入信号的交流分量对 SPC 具有不良影响。

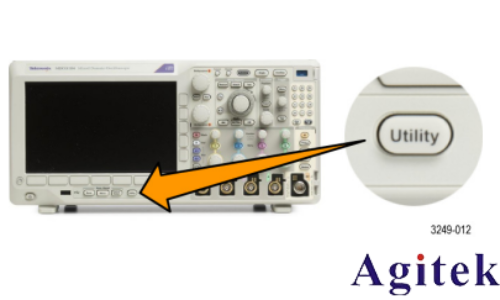

2. 按下 Utility。

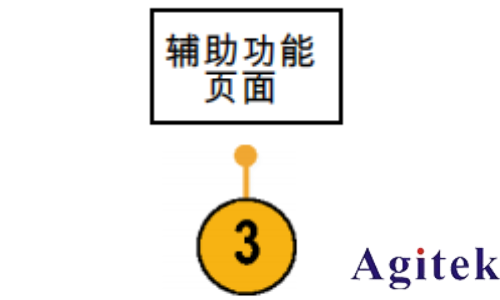

3. 按“辅助功能页面”。

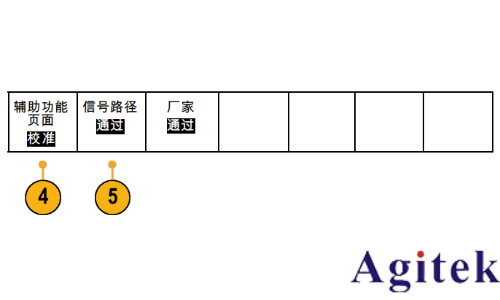

4. 旋转通用 a 选择校准。

5. 在下屏幕菜单中按“信号路径”。

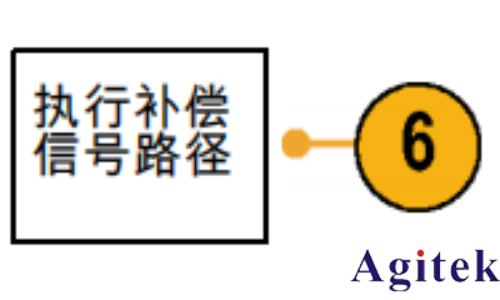

6. 在出现的侧屏幕菜单中按“执行补 偿信号路径”。

校准大约需要 10 分钟完成。

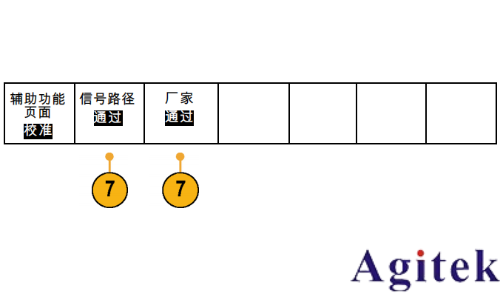

7. 校准后，请验证下屏幕菜单上的状 态指示器是否显示“通过”。

如果未显示，请重新校准该仪器或将仪器交给合格的维修人员修理。

维修人员可使用出厂校准功能，用 外部信源校准示波器的内部电压基准。

仅频域的信号路径补偿

上述信号路径补偿 (SPC) 同时可在时域和频域输入上运行。如果只想补偿射频输入，可仅在射频输

入上运行 SPC 并跳过时域部分，从而节省时间。可按以下步骤操作：

1. 在进行时间和频率校准时，暖机示波

器至少 20 分钟。从射频输入上断开

所有输入信号（探头和电缆）。

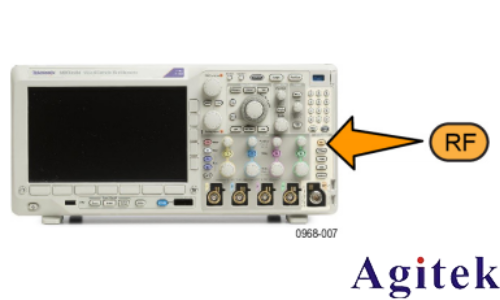

按“RF”调出“频域”菜单。

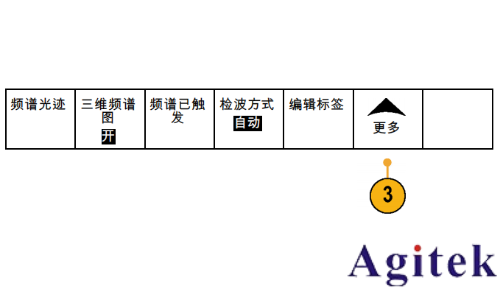

3. 按“更多”并选择“补偿信号路径”。

4. 在出现的侧面菜单中，按“执行补偿射频信号路径”。
