是德MSOX3052T示波器测电压的使用方法

发布日期:2024-03-22 15:47:48         浏览数:

  是德MSOX3052T示波器是一款功能强大的测量仪器,广泛应用于电子工程、通信、汽车和航空航天等领域。它具有高精度、高分辨率和丰富的测量功能,其中电压测量是其核心功能之一。本文将详细介绍MSOX3052T示波器电压测量的使用指南,帮助用户掌握其使用方法,准确测量电压信号。

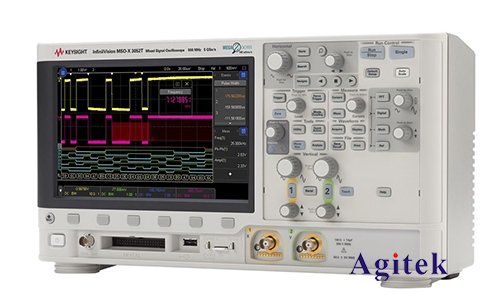

是德MSOX3052T示波器测电压的使用方法(图1)

  通道设置

  在进行电压测量之前,需要正确设置示波器的通道。MSOX3052T示波器具有四个模拟通道,每个通道都可以独立设置。

  1.探头衰减:首先,选择合适的探头并连接到要测量的信号。探头衰减会影响测量结果,因此需要根据探头的衰减系数设置示波器的垂直灵敏度。例如,使用10:1探头时,需要将垂直灵敏度设置为实际电压的十分之一。

  2.垂直灵敏度:根据被测信号的幅度,设置合适的垂直灵敏度。灵敏度太高会导致信号过大,超出示波器的测量范围;灵敏度太低则会导致信号过小,无法准确测量。

  3.垂直位置:调整垂直位置,使信号位于示波器屏幕的中间位置,便于观察和测量。

  触发设置

  触发功能可以稳定波形,便于测量。MSOX3052T示波器提供了多种触发模式,用户可以根据被测信号的特性选择合适的触发模式。

  1.触发模式:选择合适的触发模式,例如边沿触发、脉冲触发或视频触发等。

  2.触发电平:设置触发电平,使示波器在信号达到该电平时触发。

  3.触发斜率:选择触发斜率,例如上升沿触发或下降沿触发。

  测量设置

  完成通道和触发设置后,就可以进行电压测量了。MSOX3052T示波器提供了多种测量功能,包括幅度测量、周期测量、频率测量和相位测量等。

  1.幅度测量:使用示波器的光标功能或测量菜单,测量信号的峰峰值、峰值或均方根值。

  2.周期测量:测量信号的周期,即两个相邻上升沿或下降沿之间的间隔时间。

  3.频率测量:测量信号的频率,即单位时间内的周期数。

  4.相位测量:测量两个信号之间的相位差,即两个信号的峰值或零点之间的时延。

  其他功能

  除了基本的电压测量功能之外,MSOX3052T示波器还提供了其他一些有用的功能,可以增强测量体验。

  1.波形记录:示波器可以记录波形数据,便于后续分析和比较。

  2.波形数学:示波器可以对波形进行数学运算,例如加减、乘除和积分等。

  3.FFT分析:示波器可以对波形进行傅里叶变换,分析信号的频谱成分。

  注意事项

  在使用MSOX3052T示波器进行电压测量时,需要注意以下事项:

  1.探头接地:确保探头正确接地,以避免测量误差。

  2.信号幅度:被测信号的幅度不得超过示波器的最大输入范围。

  3.频率范围:示波器的带宽限制了其可以准确测量的信号频率范围。

  4.噪声干扰:尽量减少外部噪声干扰,以获得更准确的测量结果。

是德MSOX3052T示波器测电压的使用方法(图2)

  是德MSOX3052T示波器是一款功能强大的电压测量仪器。通过正确设置通道、触发和测量参数,用户可以准确测量各种电压信号。此外,示波器还提供了丰富的附加功能,可以增强测量体验和分析能力。掌握MSOX3052T示波器电压测量的使用指南,可以帮助用户高效、准确地完成电子测量任务,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
