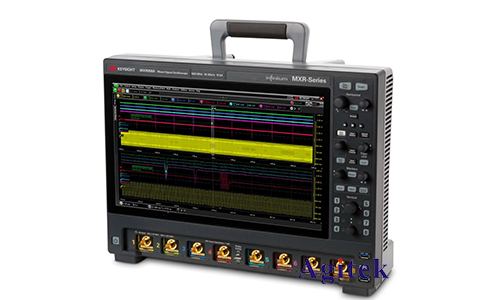

是德MXR058A实时示波器测试纹波方法

　　测试设置

　　1.连接示波器：将示波器探头连接到电源轨。确保探头正确接地。

　　2.设置示波器：将示波器设置为测量交流耦合电压。选择合适的时基和电压范围以捕获纹波。

　　3.触发设置：使用电源频率作为触发源。这将确保示波器在电源周期开始时触发。

　　测量纹波

　　1.测量峰峰值纹波：从示波器显示屏上测量纹波的峰值和谷值之间的差值。这是纹波的最大幅度。

　　2.测量有效值纹波：使用示波器的内置测量功能测量纹波的有效值。有效值纹波是纹波功率的平方根。

　　3.测量纹波频率：使用频谱分析功能测量纹波的频率。这将帮助确定纹波的来源。

　　分析纹波

　　测量纹波后，可以分析其特性以确定其影响：

　　1.幅度：纹波幅度应低于电源轨的额定电压。过高的纹波幅度会导致系统不稳定和噪声。

　　2.频率：纹波频率通常与电源转换器的开关频率或其他系统噪声源相关。高频纹波可以耦合到敏感电路并引起问题。

　　3.谐波：纹波可能包含谐波成分，这是基频的倍数。谐波可以产生额外的噪声和失真。

　　纹波容限

　　纹波容限因应用而异。一般来说，纹波幅度应低于电源轨额定电压的5%至10%。对于需要低噪声或高精度的系统，可能需要更严格的容限。

　　是德MXR058A实时示波器是一种强大的工具，可用于准确测量纹波。通过遵循本文概述的步骤，工程师可以对纹波进行全面分析，并确定其对电子系统性能的影响。通过控制纹波，工程师可以确保电子设备的可靠性和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
