安捷伦示波器怎么测电压

发布日期:2024-04-03 14:57:22         浏览数:

  安捷伦示波器是一种功能强大的电子测试仪器,广泛应用于各种电子设计、调试和故障排除应用中。示波器能够测量和显示电信号的时间和幅度特性,包括电压、电流和频率。本文将重点介绍如何使用安捷伦示波器测量电压。

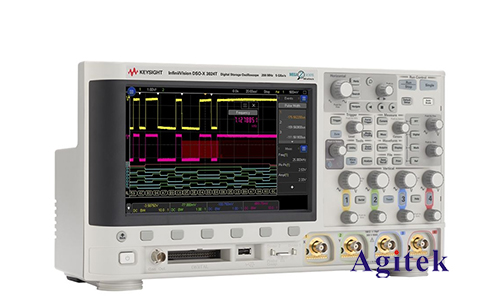

安捷伦示波器怎么测电压(图1)

  测量电压所需设备

  安捷伦示波器

  示波器探头

  被测电路或设备

  示波器探头

  示波器探头是连接示波器和被测电路的关键部件。探头有不同的类型,每种类型都有其特定的特性和用途。对于电压测量,通常使用无源探头或有源探头。

  无源探头:无源探头不使用任何放大或缓冲电路。它们具有较高的输入阻抗,不会加载被测电路。但是,无源探头的带宽通常较低。

  有源探头:有源探头使用放大器和缓冲电路。它们具有较高的带宽和较低的输入阻抗。有源探头可以提供更高的测量精度,但它们可能会加载被测电路。

  连接示波器

  1.将示波器探头连接到示波器的输入通道。

  2.将探头接地端连接到被测电路的接地参考点。

  3.将探头尖端连接到要测量的电压点。

  示波器设置

  1.选择输入通道:选择要用于电压测量的示波器输入通道。

  2.设置电压范围:根据被测电压的预期幅度设置示波器的电压范围。

  3.设置时间基:设置示波器的时间基,以确定信号在水平轴上的显示速率。

  4.启用触发:启用触发功能,以确保示波器在稳定的信号条件下捕获波形。

  测量电压

  1.观察波形:在示波器屏幕上观察波形。

  2.测量幅度:使用示波器的光标或测量工具测量波形的幅度。

  3.记录结果:记录测量的电压值。

  测量注意事项

  探头加载:有源探头可能会加载被测电路,导致测量误差。选择输入阻抗高的探头以最小化加载效应。

  接地参考:确保探头接地端连接到正确的接地参考点。错误的接地参考会导致测量误差。

  触发设置:正确的触发设置对于捕获稳定的波形至关重要。确保触发电平和斜率设置正确。

  带宽限制:示波器的带宽会限制其测量高频信号的能力。选择带宽高于被测信号频率的示波器。

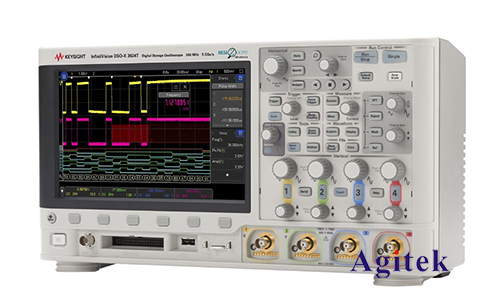

安捷伦示波器怎么测电压(图2)

  使用安捷伦示波器测量电压是一个相对简单的过程。通过遵循本文中概述的步骤,可以准确可靠地测量各种电子电路中的电压。了解示波器探头、示波器设置和测量注意事项对于获得**测量结果至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
